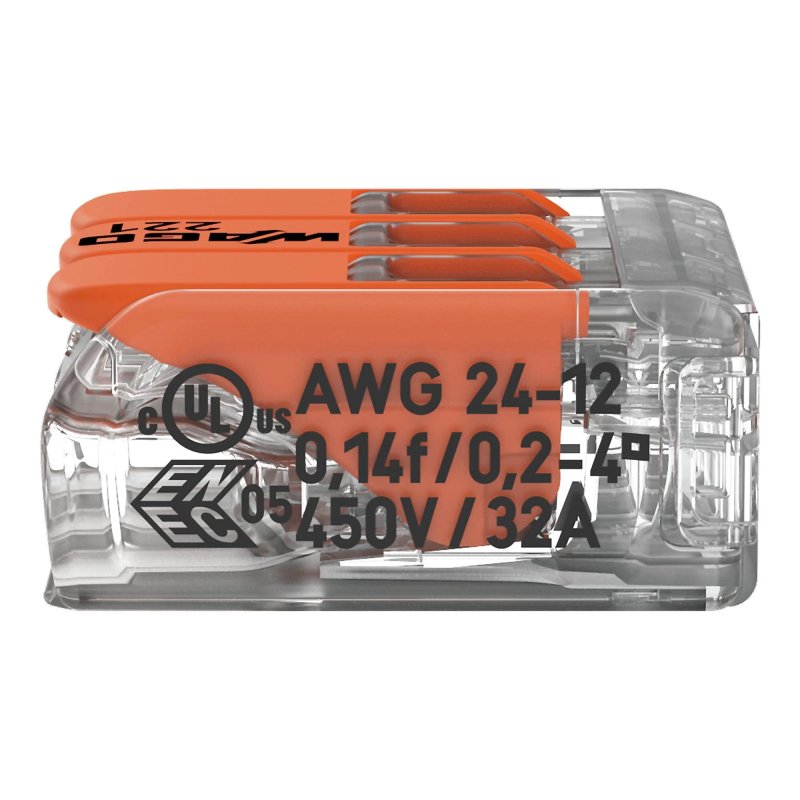

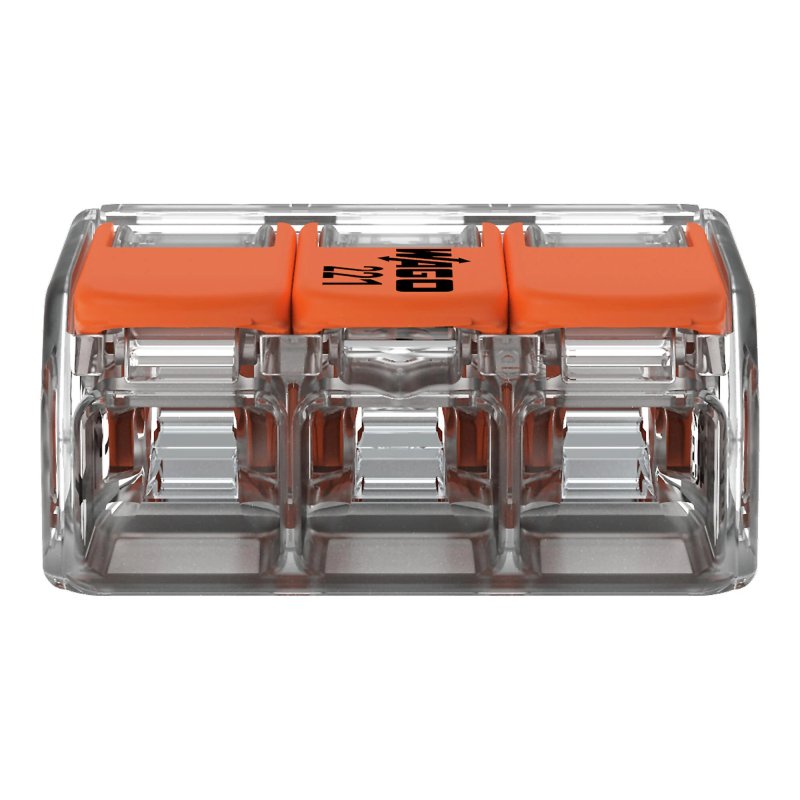

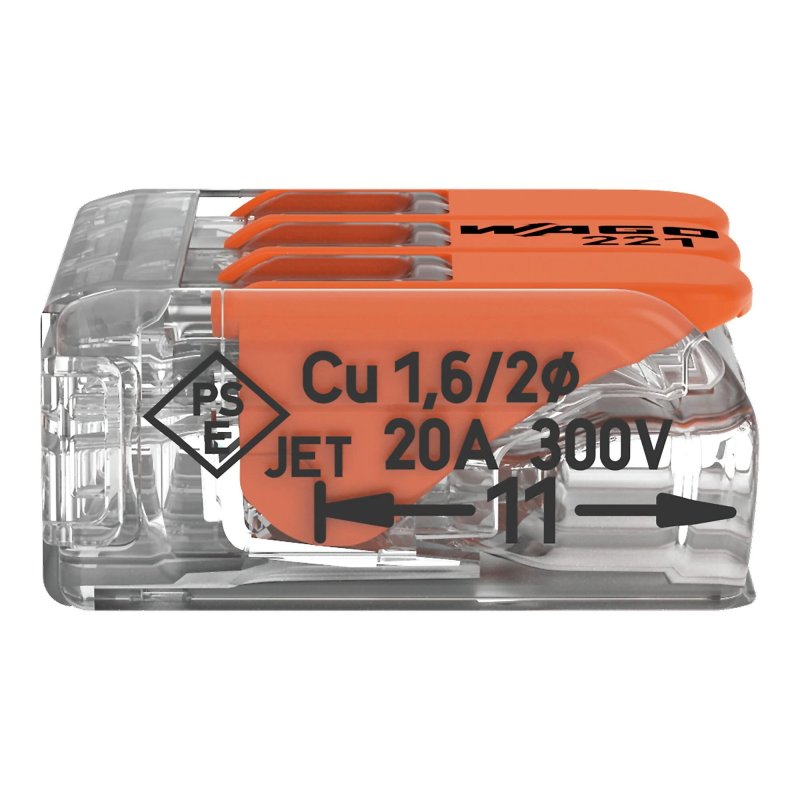

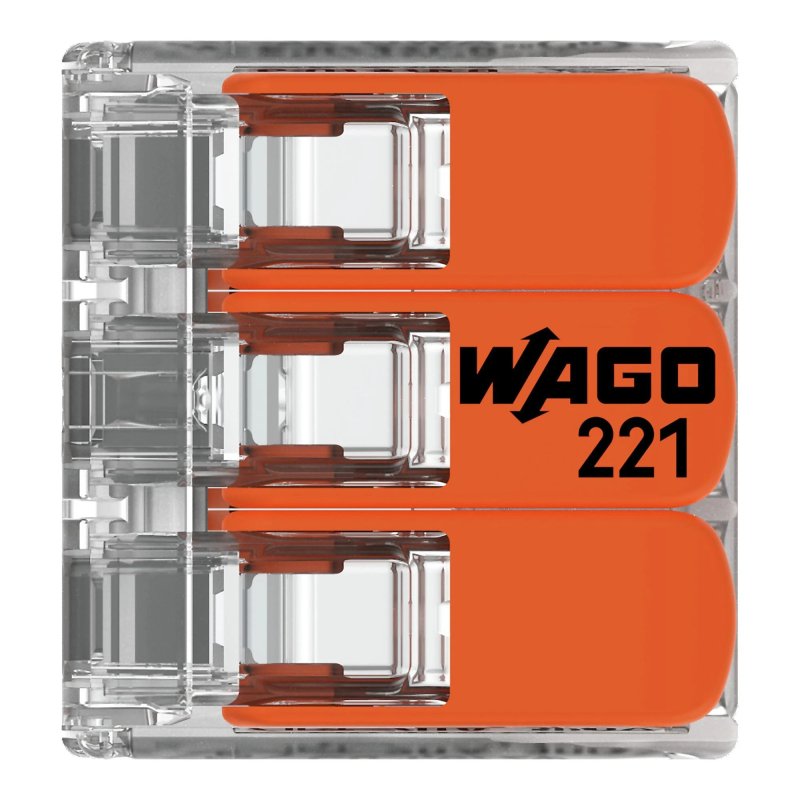

Złączka uniwersalna 3x 0,14-4mm2 221-413 WAGO
Złączka uniwersalna 3x 0,14-4 mm² model 221-413 od WAGO zapewnia łatwą obsługę dzięki mechanizmowi dźwigniowego zacisku. Dostępne wersje 2-, 3- i 5-przewodowe umożliwiają komfortowy montaż przewodów o przekroju od 0,14 do 4 mm², z możliwością łączenia przewodów jedno- i wielodrutowych oraz linkowych. Złączka oferuje oszczędność czasu, umożliwia szybkie podłączanie urządzeń o dużej mocy i zapewnia bezpieczeństwo przy instalacji długich przewodów o większych przekrojach. Do montażu zgodnego z normami dostępny jest adapter montażowy.
- Łatwa obsługa: podnieś dźwignię, wsuń przewód, opuść dźwignię
- Dostępne wersje 2-, 3- i 5-przewodowe
- Komfortowy montaż przewodów o przekroju od 0,14 do 4 mm²
- Montaż przewodów jedno- i wielodrutowych oraz linkowych
- Oszczędność czasu dla monterów i producentów urządzeń
- Szybkie podłączanie urządzeń o dużej mocy
- Bezpieczeństwo przy instalacji długich przewodów o większych przekrojach
- Adapter montażowy do montażu zgodnego z normami
Dane techniczne:
Parametry znamionowe wg IEC/EN:
- Kategoria przepięć: III
- Stopień zanieczyszczenia: 3
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Prąd znamionowy: 32 A
Parametry zacisków:
- Liczba zacisków: 3
- Łączna liczba potencjałów: 1
- Typ połączenia: CAGE CLAMP®
- Sposób otwierania zacisku: Dźwignia
- Materiał podłączanego przewodu: Miedź
- Przekrój znamionowy: 4 mm² / 12 AWG
- Przewód jednodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
- Przewód wielodrutowy: 0,2 … 4 mm² / 24 … 12 AWG
- Przewód linkowy: 0,14 … 4 mm² / 24 … 12 AWG
- Długość odizolowania przewodu: 11 mm / 0.43 in
- Kierunek oprzewodowania: Oprzewodowanie z boku

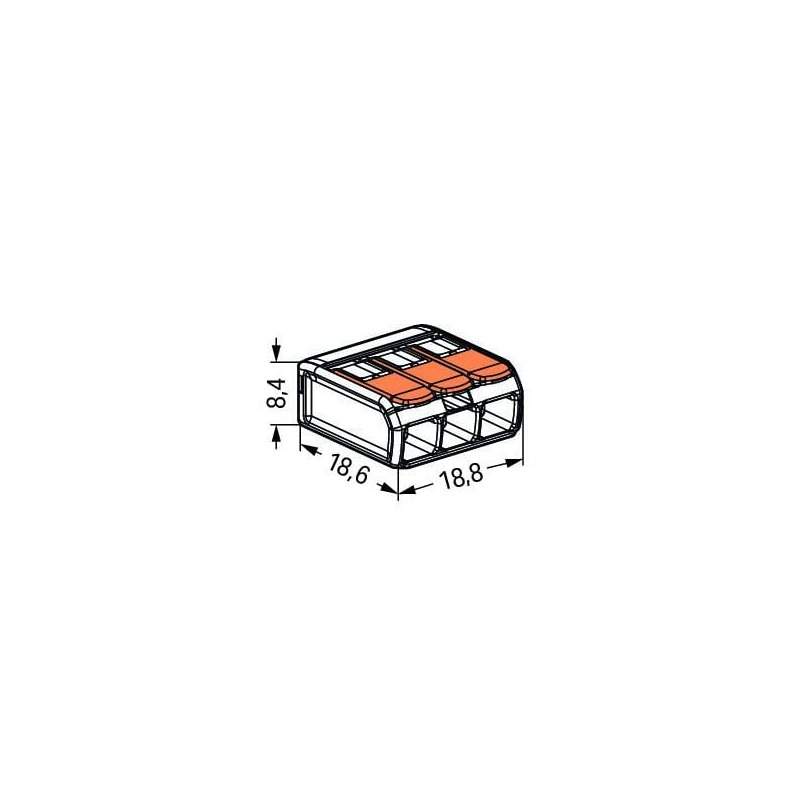

Wymiary:
- Szerokość: 18,8 mm
- Wysokość: 8,4 mm
- Głębokość: 18,8 mm
Istotne informacje:
- Korpus: Przezroczysty
- Element otwierający zacisk: Pomarańczowy
- Materiał izolacyjny: Poliwęglan (PC)
- Klasa palności wg UL 94: V2
- Obciążenie ogniowe: 0,064MJ
- Masa: 2,5 g
