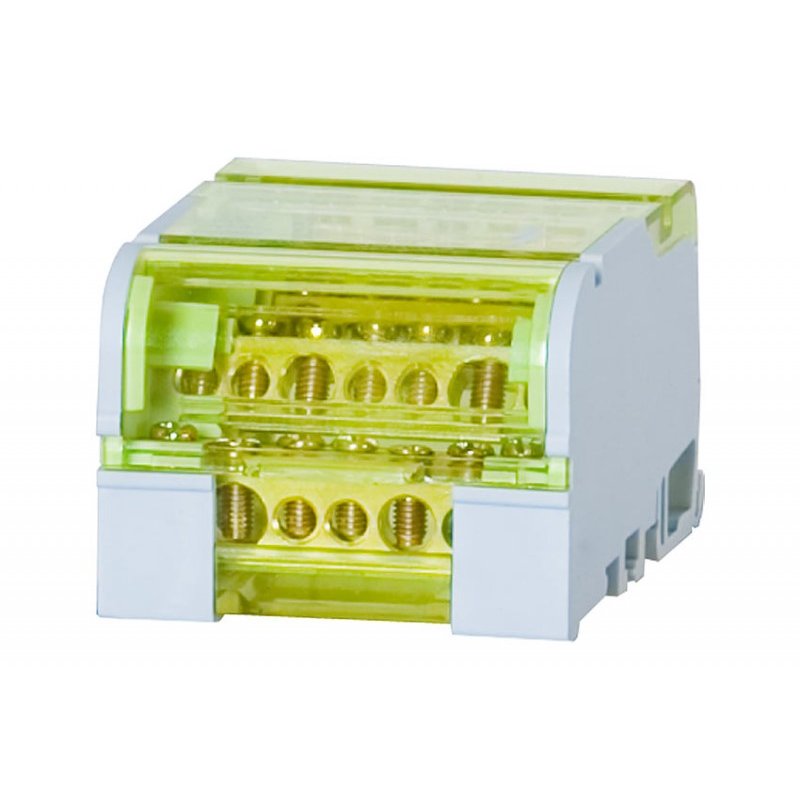

Blok rozdzielczy czterobiegunowy LBR - 407

Blok rozdzielczy czterobiegunowy LBR - 407

Blok rozdzielczy czterobiegunowy LBR-407 to komponent spełniający normę IEC 60947-1, przeznaczony do bezpiecznego i skutecznego rozdzielania przewodów o różnych przekrojach. Znaczące cechy to napięcie znamionowe 500V, prąd znamionowy 101A oraz możliwość przyłączenia przewodów o średnicach od 5,5 mm do 9 mm. Kompatybilny z TS 35, ten blok zapewnia solidne mocowanie oraz wytrzymałość na prąd zwarcia wynoszącą 4.5 kA. To idealne rozwiązanie dla skomplikowanych instalacji elektrycznych, łącząc wydajność i wszechstronność.

Dane techniczne:

• Norma: IEC 60947-1
• Ilość i przekrój/średnica otworów: 1x 35mm²/ø 9mm,  1x 25mm²/ø 7,5mm,, 5x 6mm²/ø 5,5mm
• Napięcie znamionowe: 500V
• Prąd znamionowy: 101A
• Szerokość: 66mm
• Wysokość: 49mm
• Długość: 86mm
• Mocowanie do podłoża/TS: 35 mm
• Ui (napięcie znamionowe): 500VAC
• Icw (wytrzymałość na prąd zwarcia): 4.5 kA
• Ipk (maksymalny prąd zwarcia): 20 kA
• In (prąd nominalny przy -40oC): 100A
• Przekroje przyłączanych przewodów:
• 5x ᴓ5,5: 1,5-6mm² (z końcówką HI dla 1 toru), 2,5-6mm² (bez końcówki dla 1 toru)
• 1x ᴓ7,5: 6-16mm² (z końcówką HI dla 1 toru), 10-25mm² (bez końcówki dla 1 toru)
• 1x ᴓ9: 10-25mm² (z końcówką HI dla 1 toru), 10-35mm² (bez końcówki dla 1 toru)
