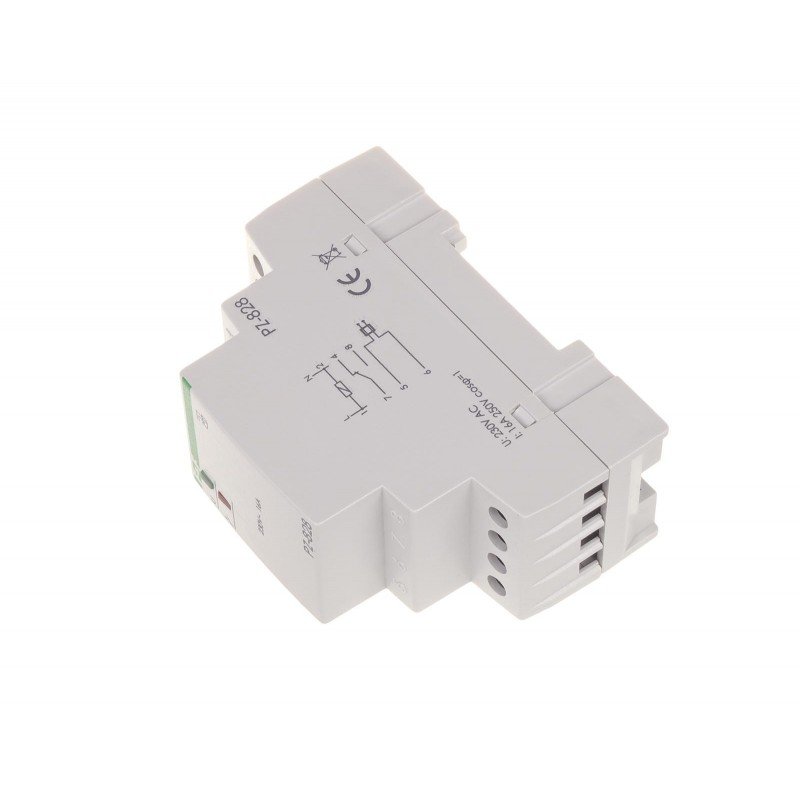

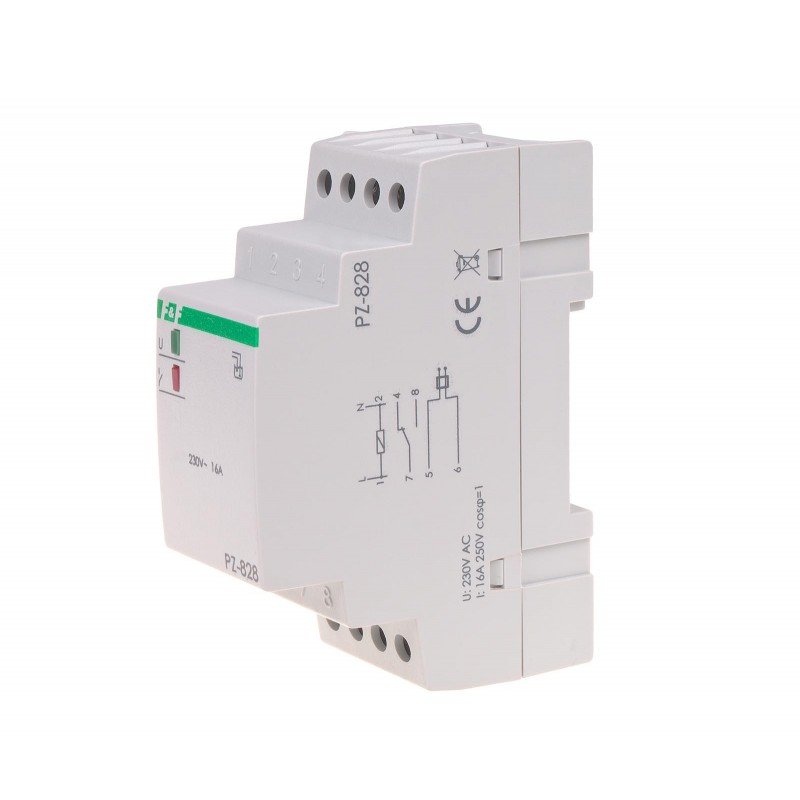

Przekaźnik kontroli poziomu cieczy PZ-828

Przekaźnik kontroli poziomu cieczy PZ-828

Specyfikacja techniczna:

• Napięcie zasilania: 230 V AC
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: Tak
• Współpraca z wodą deszczową: Nie
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 1 x PZ
• Zaciski sondy: Separowane od sieci transformatorem
• Przyłącze: Zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: Od -25°C do 50°C
• Wymiary: 2 moduły (35 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20

Opis działania:

• Przekaźnik PZ-828 jest jednostanowym przekaźnikiem kontroli poziomu cieczy, wykrywającym obecność cieczy przewodzących prąd elektryczny na poziomie zamontowania sondy zalania. Jest to przekaźnik fabrycznie z ustawioną stałą czułością. Sonda PZ jest w zestawie z przekaźnikiem.

Jak działa:

• W stanie suchym, styk przekaźnika pozostaje w pozycji 7-4.
• W momencie zalania sondy cieczą (czyli zwarcia elektrod sondy), styk przekaźnika zostaje przełączony w pozycję 7-8.
• Po spadku poziomu cieczy (czyli rozwarciu elektrod sondy), styk przekaźnika powraca w pozycję 7-4.

Sposób podłączenia sondy:

• Sondę można zamontować na płaskim podłożu poziomym, na przykład na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Przewód sondy można przedłużyć do 100 m.
• Pod wejście 5-6 można podłączyć do 10 sond:
• Szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach, gdzie musi nastąpić jednoczesne zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał.
• Równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach, gdzie musi nastąpić zwarcie przynajmniej jednego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).

Uwaga:

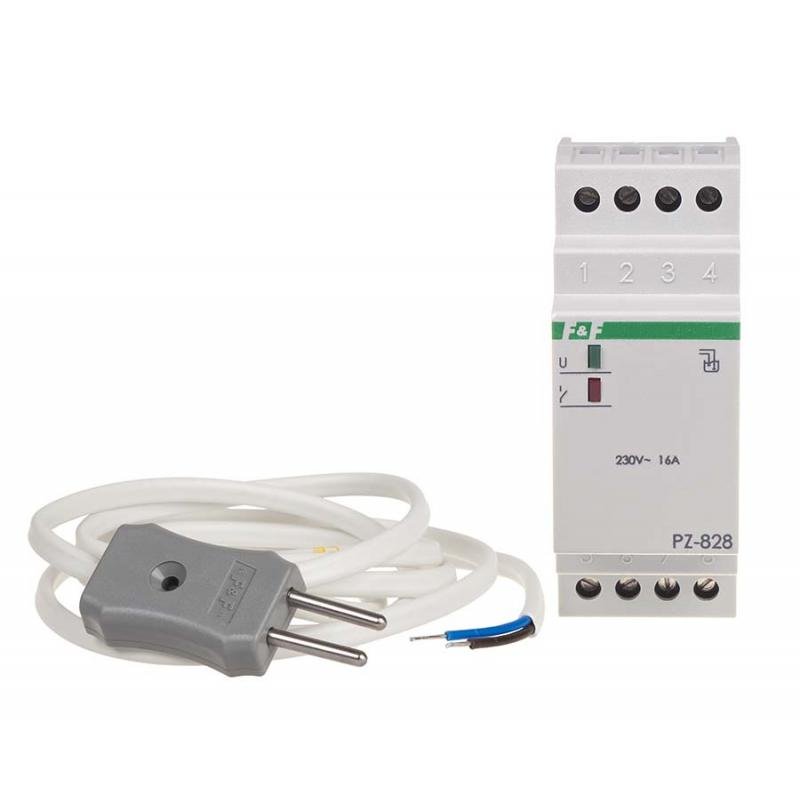

• Zaciski 5-6 są separowane od sieci. Przekaźnik jest dostarczany w komplecie z sondą PZ.
