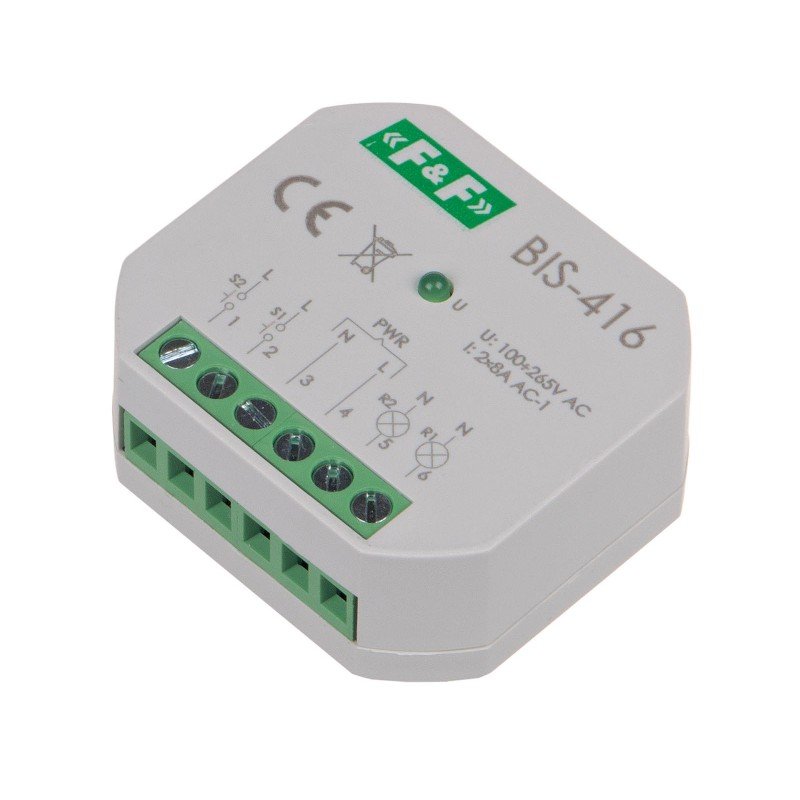

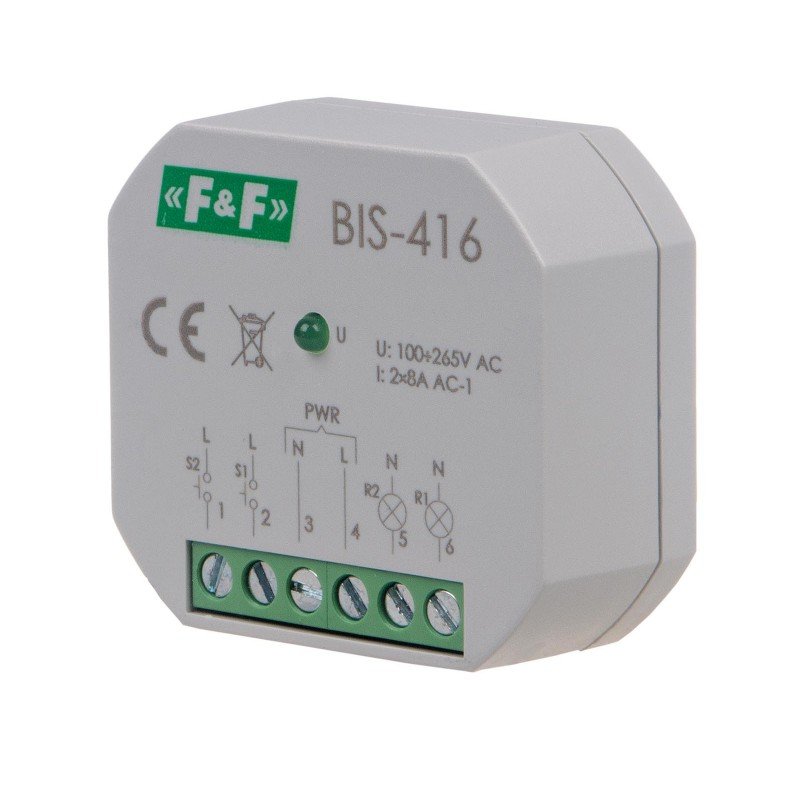

Przekaźnik bistabilny BIS-416 230 V

Przekaźnik bistabilny BIS-416 230 V

Dane techniczne:

• Napięcie zasilania: 265 V AC
• Sterowanie lokalne: TAK
• Maksymalny prąd obciążenia AC-1: 2 x 8 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 2 × NO
• Odporność na prądy udarowe - współpraca z LED: NIE
• Ilość kanałów: 2
• Funkcjonalność: włącz/wyłącz
• Opóźnienie zadziałania: 0,1 ÷ 0,2 s
• Prąd impulsu sterującego: mniej niż 5 mA
• Współpraca z przyciskami podświetlanymi: TAK
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,7 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

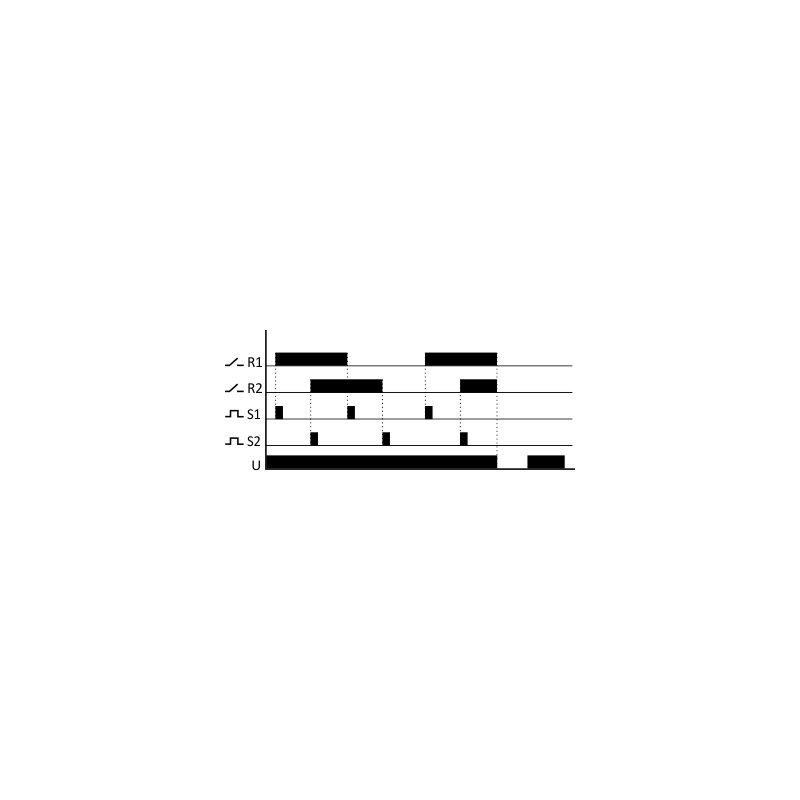

Działanie:

• Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
• Przekaźnik posiada dwa niezależnie sterowane kanały. Sterowanie odbywa się za pomocą dwóch oddzielnych wejść sygnałowych. Impuls na wejściu S1 steruje wyjściem R1. Analogicznie działa para wejścia S2 i wyjścia R2.
• Przekaźnik nie posiada "pamięci" pozycji styku, tzn. w przypadku  zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia  to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
