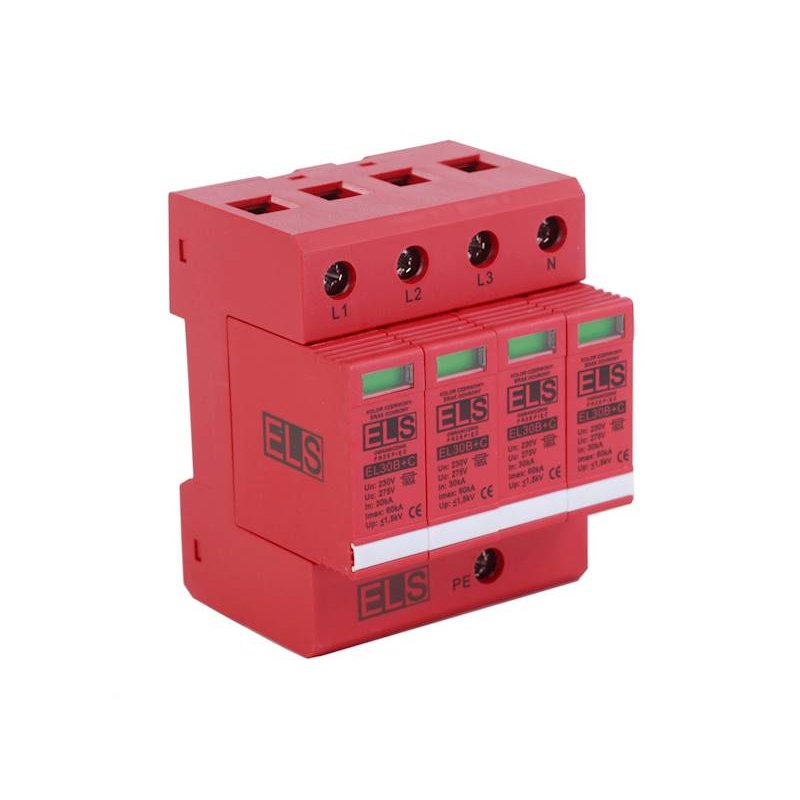

Ogranicznik przepięć typ 1+2 4P 30/60kA Iimp 6kA na szynę TH35 ELS

Ogranicznik przepięć typu 1+2 (klasa B+C) to zaawansowane urządzenie przeznaczone do kompleksowej ochrony instalacji elektrycznej w budownictwie mieszkaniowym i lekkim komercyjnym przed skutkami przepięć. Łączy w sobie funkcje ochrony przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (typ 1, klasa B) oraz przepięciami łączeniowymi (typ 2, klasa C), zapewniając bezpieczeństwo podłączonej aparaturze.

Kluczowe cechy i zalety:

• Podwójna klasa ochrony (Typ 1+2 / B+C): Zapewnia kompleksową ochronę przed udarami piorunowymi (prąd udarowy 10/350 µs, Iimp=6 kA) oraz przed przepięciami łączeniowymi i indukowanymi (prąd udarowy 8/20 µs, In=30kA, Imax=60kA).

• Wysoka skuteczność ochrony: Niski napięciowy poziom ochrony (Up ≤ 1,5 kV) gwarantuje, że wrażliwe urządzenia elektroniczne w domu nie zostaną uszkodzone przez przepięcia.

• Konstrukcja 4-biegunowa (4P): Przeznaczona do sieci trójfazowej (3F + N) 230/400V, chroni wszystkie przewody fazowe oraz neutralny.

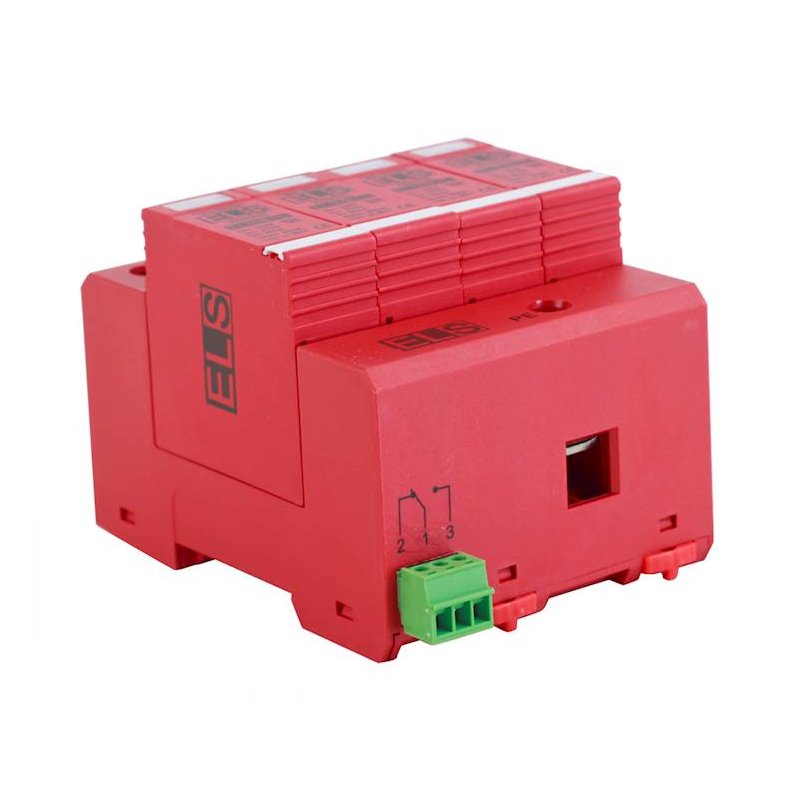

• Łatwy montaż i diagnostyka: Przystosowany do montażu na szynie TH35 w rozdzielnicy. Optymalny wskaźnik stanu wkładki (optyczny) informuje o sprawności urządzenia.

• Bezpieczeństwo pożarowe: Obudowa wykonana z materiału o klasie palności UL94-V0. Maksymalny dodatkowy bezpiecznik zwłoczny 160A gL.

• Szeroki zakres temperatur pracy: Urządzenie działa niezawodnie w temperaturach od -40°C do +80°C, co czyni je odpornym na trudne warunki.

Specyfikacja techniczna:

• Typ: 1+2 (B+C), 4-biegunowy (4P)

• Zastosowanie: budownictwo mieszkaniowe

• Napięcie znamionowe AC (Un): 230/400 V

• Największe napięcie trwałej pracy AC (Uc): 275 V

• Prąd udarowy 10/350 µs (Iimp): 6,0 kA

• Znamionowy prąd wyładowczy 8/20 µs (In): 30 kA

• Maksymalny prąd wyładowczy (Imax): 60 kA

• Napięciowy poziom ochrony (Up): ≤ 1,5 kV

• Czas zadziałania (TA): ≤ 25 ns

• Przekrój przyłączanych przewodów: 4 ~ 35 mm²

• Materiał obudowy: UL94-V0

• Wskaźnik stanu: optyczny (czerwony/zielony)

• Stopień ochrony: IP20

• Montaż: szyna TH35

Zastosowanie:

• Ochrona głównej rozdzielnicy w domach jednorodzinnych i mieszkaniach

• Zabezpieczenie instalacji przed skutkami wyładowań atmosferycznych (ochrona odgromowa podstawowa)

• Ochrona przed przepięciami łączeniowymi od urządzeń w sieci

• Kompleksowe zabezpieczenie linii zasilających w małych obiektach komercyjnych i użyteczności publicznej

Niezawodna, kompleksowa ochrona przeciwprzepięciowa Twojego domu – od pioruna po przepięcia w sieci.
