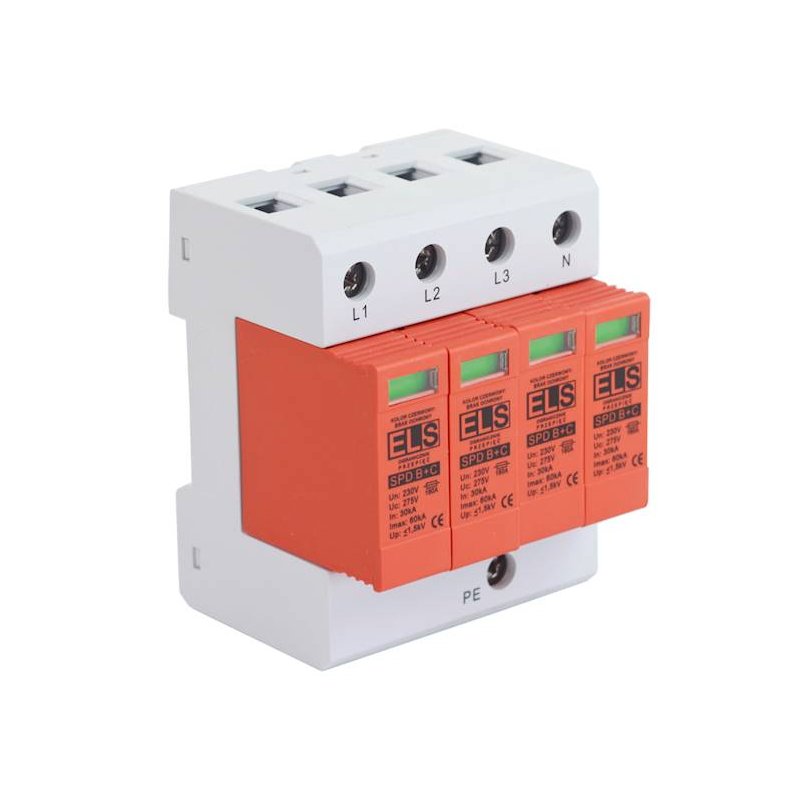

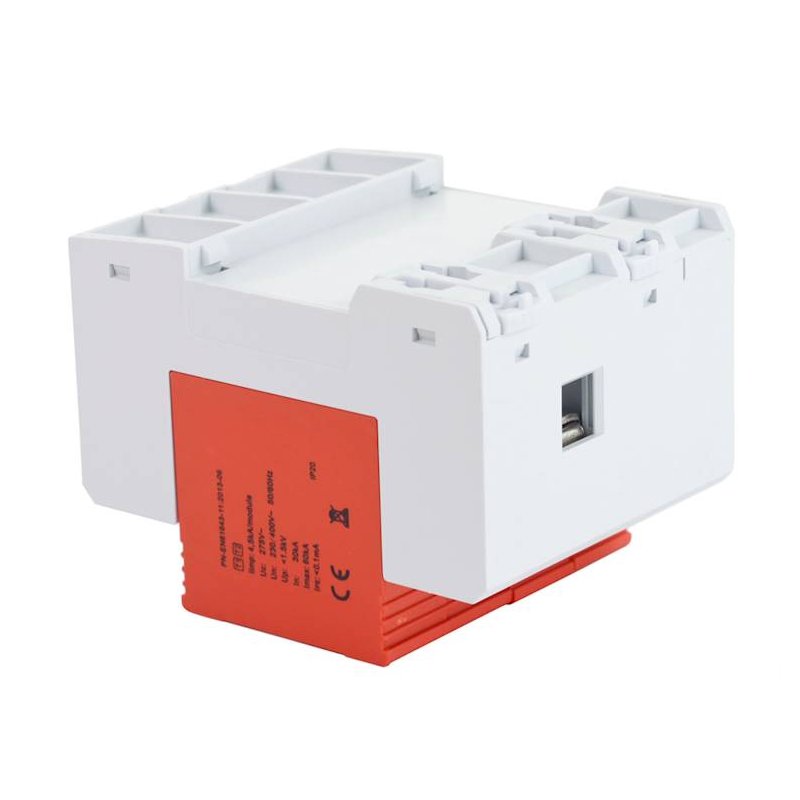

Ochronnik przepięć typ 1+2 4P 30/60kA Iimp 5kA na szynę TH35

Ogranicznik przepięć typu 1+2 (klasa B+C) to zaawansowane urządzenie do kompleksowej ochrony instalacji elektrycznej przed skutkami przepięć. Łączy w sobie funkcje ochrony przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (typ 1, klasa B) oraz przepięciami łączeniowymi (typ 2, klasa C). Przeznaczony do montażu w rozdzielnicach w budownictwie mieszkaniowym i lekkim komercyjnym.

Kluczowe cechy i zalety:

• Podwójna klasa ochrony (Typ 1+2 / B+C): Zapewnia kompleksową ochronę przed udarami piorunowymi (prąd udarowy 10/350 µs, Iimp=5 kA) oraz przed przepięciami łączeniowymi i indukowanymi (prąd udarowy 8/20 µs, In=30 kA, Imax=60 kA).

• Niski napięciowy poziom ochrony (Up ≤ 1,5 kV): Skutecznie chroni wrażliwe urządzenia elektroniczne w domu (telewizory, komputery, sprzęt AGD) przed przepięciami.

• Konstrukcja 4-biegunowa (4P): Przeznaczona do sieci trójfazowej (3F + N) 230/400V, chroni wszystkie przewody fazowe oraz neutralny.

• Optoelektroniczny wskaźnik stanu wkładki: Pozwala na szybką, wizualną kontrolę sprawności urządzenia (okienko zielone/ czerwone).

• Łatwy montaż na szynie TH35: Standardowa obudowa o szerokości 4 modułów (72 mm) do montażu w rozdzielnicy.

• Bezpieczeństwo pożarowe: Obudowa wykonana z materiału o klasie palności UL94-V0. Maksymalny dodatkowy bezpiecznik 160A gL.

Specyfikacja techniczna:

• Typ: 1+2 (B+C), 4-biegunowy (4P)

• Napięcie znamionowe AC (Un): 230/400 V

• Największe napięcie trwałej pracy AC (Uc): 275 V

• Prąd udarowy 10/350 µs (Iimp): 5,0 kA

• Znamionowy prąd wyładowczy 8/20 µs (In): 30 kA

• Maksymalny prąd wyładowczy (Imax): 60 kA

• Napięciowy poziom ochrony (Up): ≤ 1,5 kV

• Czas zadziałania (TA): ≤ 25 ns

• Przekrój przyłączanych przewodów: 4 ~ 35 mm²

• Materiał obudowy: UL94-V0

• Wskaźnik stanu: optyczny (czerwony/zielony)

• Stopień ochrony: IP20

• Montaż: szyna TH35

• Temperatura pracy: -40°C ~ +80°C

Zastosowanie:

• Kompleksowa ochrona głównej rozdzielnicy w domach jednorodzinnych i mieszkaniach

• Zabezpieczenie instalacji przed skutkami wyładowań atmosferycznych (ochrona odgromowa podstawowa)

• Ochrona przed przepięciami łączeniowymi od urządzeń w sieci

• Bezpieczeństwo dla wrażliwego sprzętu elektronicznego (telewizory, komputery, sprzęt RTV/AGD)

Kompleksowa, niezawodna ochrona przeciwprzepięciowa Twojego domu – od pioruna po przepięcia w sieci.
