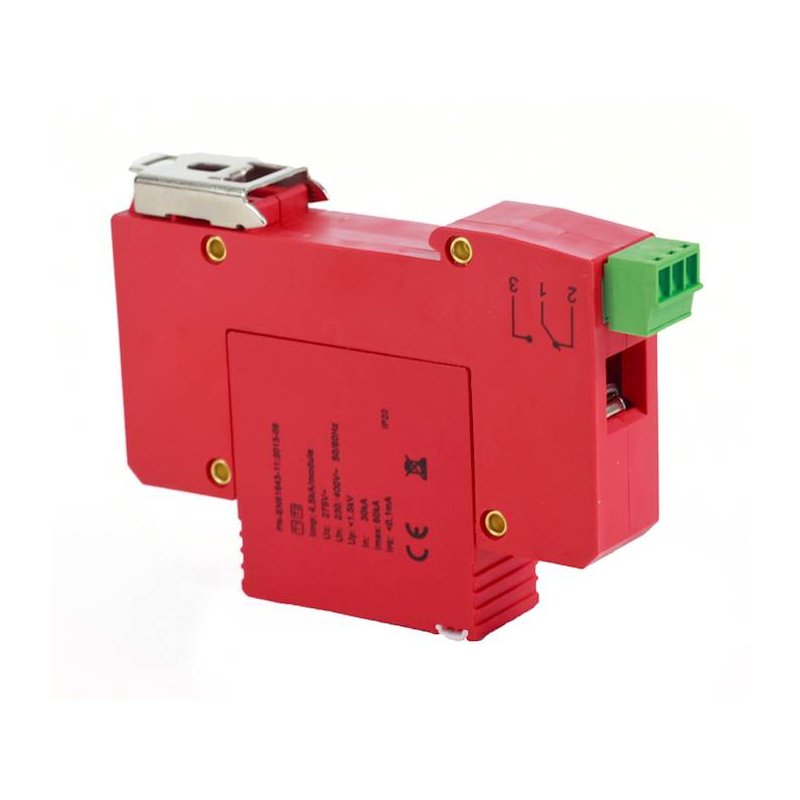

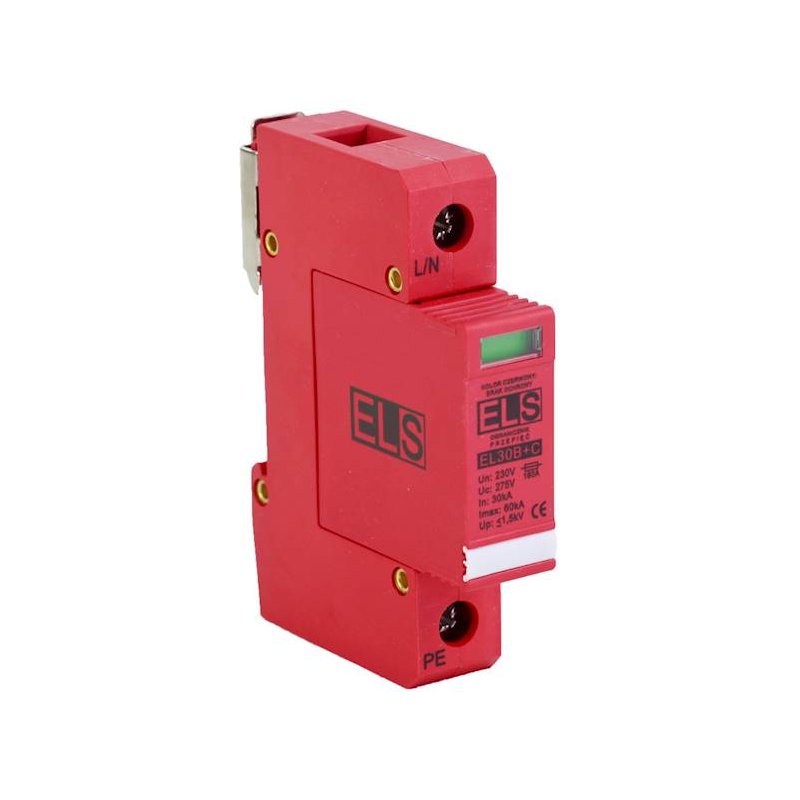

Ochronnik przepięć typ 1+2 1P 30/60kA Iimp 6kA na szynę TH35

Jednobiegunowy ogranicznik przepięć typu 1+2 (klasa B+C) do ochrony jednego przewodu (fazy) w instalacji elektrycznej. Przeznaczony do stosowania w budownictwie mieszkaniowym, w rozdzielnicach głównych i podrozdzielnicach, w połączeniu z innymi modułami (L1, L2, L3, N) tworzącymi kompletny system ochrony przeciwprzepięciowej. Łączy funkcje ochrony przed bezpośrednimi i pośrednimi wyładowaniami atmosferycznymi (typ 1, klasa B) oraz przepięciami łączeniowymi (typ 2, klasa C).

Kluczowe cechy i zalety:

• Podwójna klasa ochrony (Typ 1+2 / B+C): Chroni przed udarami piorunowymi (prąd udarowy 10/350 µs, Iimp=6 kA) oraz przed przepięciami łączeniowymi i indukowanymi (prąd udarowy 8/20 µs, In=30 kA, Imax=60 kA).

• Niski napięciowy poziom ochrony (Up ≤ 1,5 kV): Skutecznie chroni wrażliwe urządzenia elektroniczne przed przepięciami.

• Modułowa konstrukcja 1P: Przeznaczony do ochrony pojedynczego przewodu (fazy). W systemie 3-fazowym stosuje się 4 moduły (3 fazy + neutralny) lub 3 moduły (3 fazy) – w zależności od konfiguracji sieci.

• Optoelektroniczny wskaźnik stanu wkładki: Pozwala na szybką, wizualną kontrolę sprawności urządzenia (okienko zielone/ czerwone).

• Łatwy montaż na szynie TH35: Standardowa obudowa o szerokości 1 modułu (18 mm) do montażu w rozdzielnicy.

• Bezpieczeństwo pożarowe: Obudowa wykonana z materiału o klasie palności UL94-V0. Maksymalny dodatkowy bezpiecznik 160A gL.

Specyfikacja techniczna:

• Typ: 1+2 (B+C), 1-biegunowy (1P)

• Napięcie znamionowe AC (Un): 230/400 V

• Największe napięcie trwałej pracy AC (Uc): 275 V

• Prąd udarowy 10/350 µs (Iimp): 6,0 kA

• Znamionowy prąd wyładowczy 8/20 µs (In): 30 kA

• Maksymalny prąd wyładowczy (Imax): 60 kA

• Napięciowy poziom ochrony (Up): ≤ 1,5 kV

• Czas zadziałania (TA): ≤ 25 ns

• Przekrój przyłączanych przewodów: 4 ~ 35 mm²

• Materiał obudowy: UL94-V0

• Wskaźnik stanu: optyczny (czerwony/zielony)

• Stopień ochrony: IP20

• Montaż: szyna TH35 (szerokość: 1 moduł / 18 mm)

• Temperatura pracy: -40°C ~ +80°C

Zastosowanie:

• Ochrona pojedynczego przewodu fazowego w rozdzielnicy (w systemie 3-fazowym – 3 lub 4 moduły)

• Kompleksowa ochrona głównej rozdzielnicy w domach jednorodzinnych i mieszkaniach

• Zabezpieczenie przed skutkami wyładowań atmosferycznych (ochrona odgromowa podstawowa)

• Ochrona przed przepięciami łączeniowymi od urządzeń w sieci

• Bezpieczeństwo dla wrażliwego sprzętu elektronicznego

Modułowy element systemu ochrony przeciwprzepięciowej – do montażu w rozdzielnicy wraz z pozostałymi modułami (L1, L2, L3, N).
