PE 16 A Złączka śrubowa ochronna RSA Elektro Becov
- WAGA: 46 g

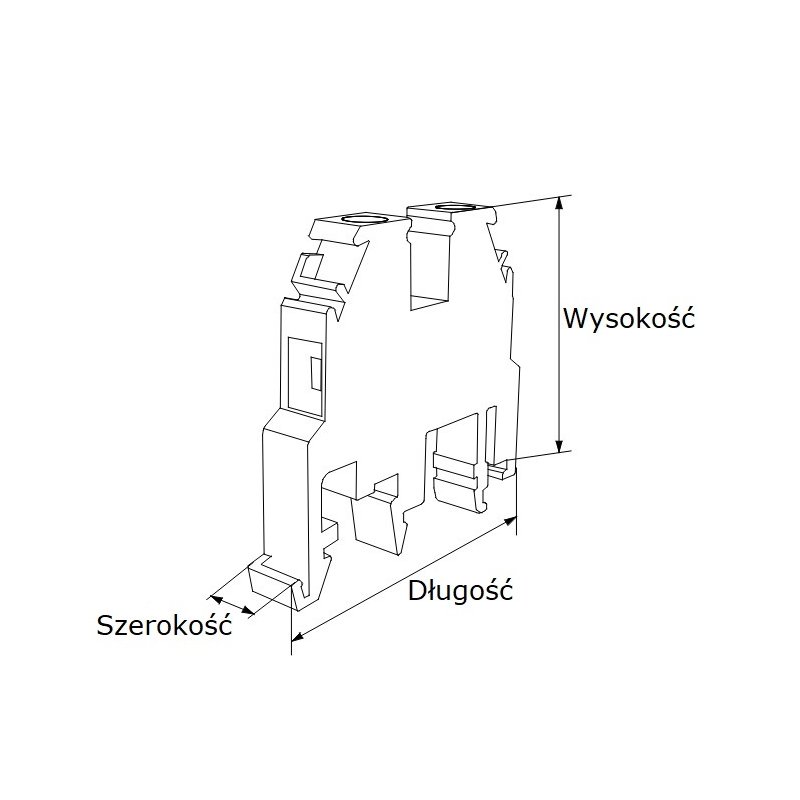

- WYSOKOŚĆ: 50,5 mm
- SZEROKOŚĆ: 12,1 mm
- GŁĘBOKOŚĆ: 53 mm
- PRZEKRÓJ PRZYŁĄCZANEGO PRZEWODU WIELOŻYŁOWEGO: 1,5-16
- RODZAJ POŁĄCZENIA ELEKTRYCZNEGO 1: Połączenie śrubowe
- MATERIAŁ ELEMENTU IZOLACYJNEGO: Termoplastyczny
- KLASA PALNOŚCI MATERIAŁU IZOLACYJNEGO ZGODNA Z UL94: V0
- LICZBA POZIOMÓW: 1
- WYMAGANA PŁYTKA ZAMYKAJĄCA: Nie
- LICZBA ZACISKÓW NA POZIOM: 2
SPOSÓB MONTAŻU
- SZYNA MONTAŻOWA DIN TH-35 mm
- ZAKRES TEMPERATUR PRACY: -40 – 105 °C
- FUNKCJA PEN: Nie

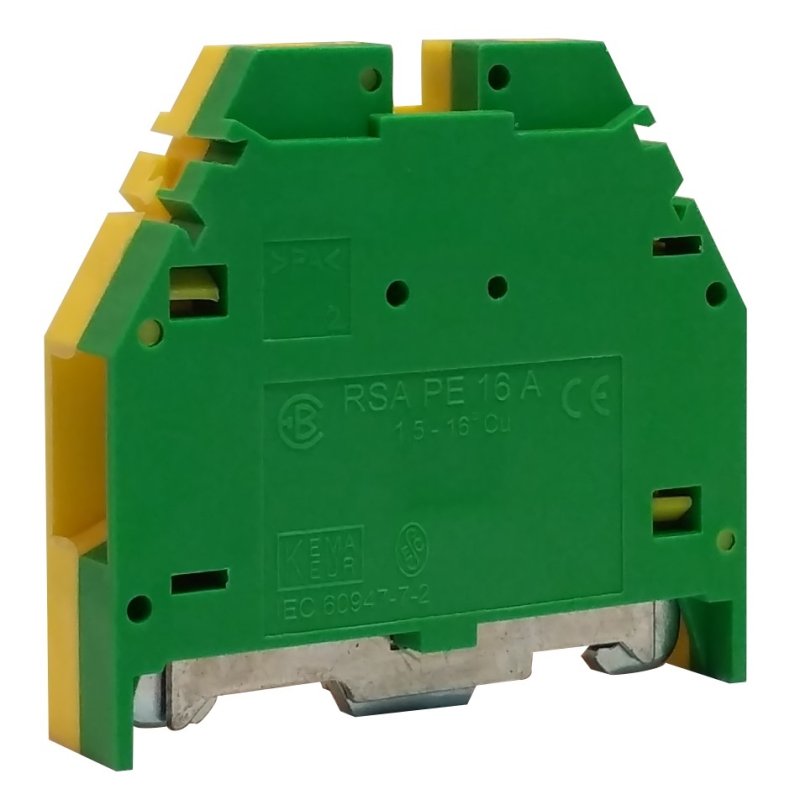

Złączka śrubowa ochronna RSA PE 16 A przeznaczona do łączenia przewodów miedzianych lub aluminiowych o przekroju od 1,5 mm² do 16 mm². Złączki są wyposażone w gniazda pomiarowe do kontroli napięcia oraz innych parametrów. Złączki RSA PE są testowane w warunkach klimatycznych do temp. otoczenia od -40 °C do +105 °C i posiadają klasę palności materiału izolacyjnego V0 zgodnie z UL94. Można je stosować zgodnie z normą IEC 60947-7-2. Konstrukcja zacisków szeregowych tego typu jest podobna do podstawowych zacisków RSA. Izolowany korpus, w odróżnieniu od podstawowych typów, składa się z dwóch kolorowych części, zielonej i żółtej. Zacisk jest dzięki temu zamknięty z obu stron.
Integralność obu części zacisku zapewniają odpowiednie trzpienie lub w ulepszonych typach specjalne zapadki. Połączenie przewodzące z listwą DIN jest zapewnione dzięki stykowi szczękowemu, który dociska się przy pomocy środkowej śruby, umieszczonej pomiędzy bocznymi śrubami, służącymi do dociśnięcia przewodu.W przypadku użycia szyny nośnej jako szyny dla funkcji PEN, konieczne jest spełnienie warunków materiału szyny i przekroju przewodu – szyna musi być wykonana z miedzi, a przekrój przewodu powinien wynosić co najmniej 10 mm². Listwę stalową, ocynkowaną galwanicznie i pasywowaną chromianem można wykorzystać wyłącznie w funkcji PE.
- Kod producenta
- A561116
- EAN (GTIN)
- 8595155002969
