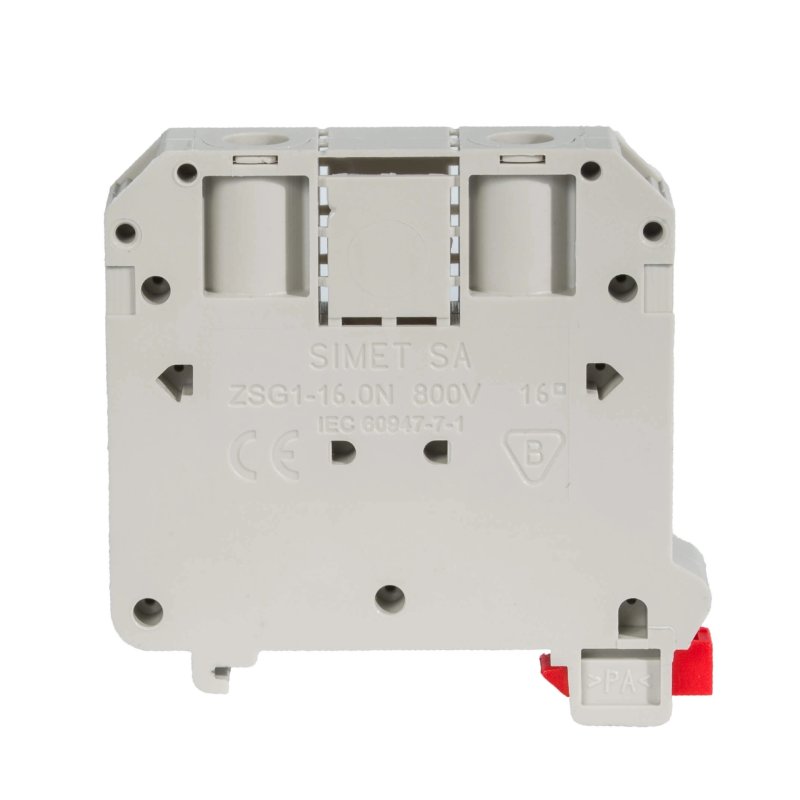

ZŁĄCZKA SZYNOWA GWINTOWA, SERIA NOWA, 16,0 MM², TS 35, 1 TOR

ZŁĄCZKA SZYNOWA GWINTOWA, SERIA NOWA, 16,0 MM², TS 35, 1 TOR

Złączka szynowa gwintowa z serii NOWA oznaczona jako ZSG1-16.0Ns ma następujące parametry:

• Oz. handlowe: ZSG1-16.0Ns
• Kolor: szary
• Szerokość: 12 mm
• Wysokość: 60 mm
• Długość: 52,5 mm
• Przekrój znamionowy (drut): 2,5 … 16 mm²
• Przekrój znamionowy (linka): 2,5 … 16 mm²
• Napięcie znamionowe: 800 V
• Prąd znamionowy: 76 A
• Tworzywo: poliamid PA 66 / bezhalogenowe
• Klasa palności: UL94 V0
• Mocowanie: na szynie TS35
• Wkręt - śruba dociskowa: wkręt typu +/- M5x12
• Moment obrotowy dokręcania: 1,2 … 2,0 Nm
• Długość rozizolowanego przewodu: 14 mm
• Zwieracz gwint. zespolony 2-polowy: ZZ2-16.0
• Zwieracz gwint. zespolony 4-polowy: ZZ4-16.0
• Przekładka: konstrukcja zamknięta niewymagająca przekładki
• Płytka krańcowa: T910, T940
• Oznacznik szynowy: T900, T927

Ta złączka szynowa jest przeznaczona do montażu na szynie TS35 i charakteryzuje się wysokim prądem znamionowym oraz solidną konstrukcją. Dzięki zastosowaniu bezhalogenowego tworzywa i klasy palności UL94 V0 jest bezpieczna i nie generuje toksycznych gazów podczas ewentualnego pożaru.
