6 A Złączka śrubowa ochronna RSA PE Elektro Becov A541231

6 A Złączka śrubowa ochronna RSA PE Elektro Becov A541231

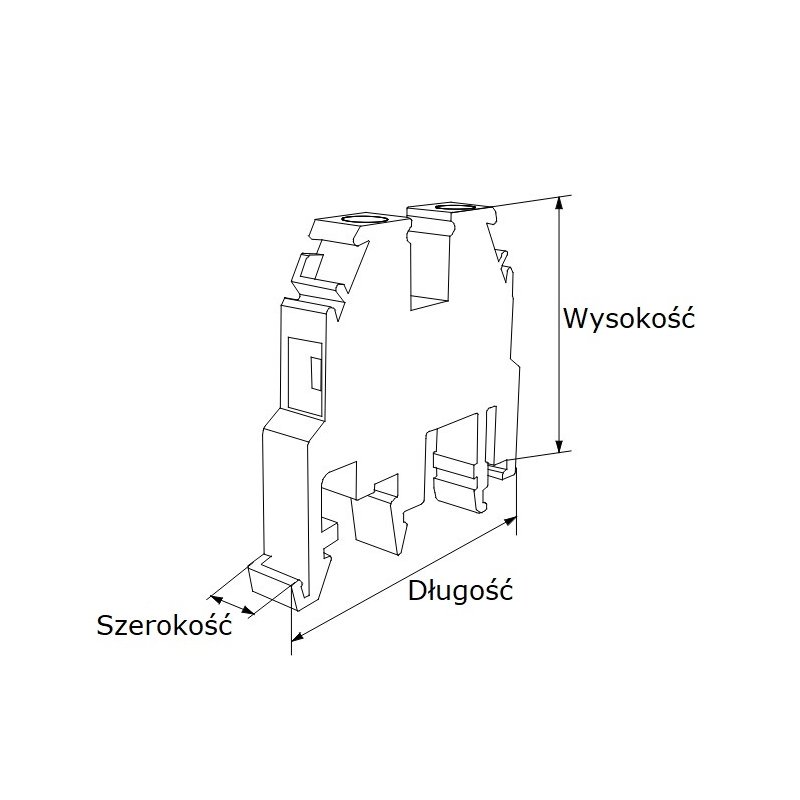

• WAGA: 33 g
• WYSOKOŚĆ: 44,4 mm
• SZEROKOŚĆ: 8 mm
• GŁĘBOKOŚĆ: 50 mm
• PRZEKRÓJ PRZYŁĄCZANEGO PRZEWODU WIELOŻYŁOWEGO: 0,5-6
• RODZAJ POŁĄCZENIA ELEKTRYCZNEGO 1: Połączenie śrubowe
• MATERIAŁ ELEMENTU IZOLACYJNEGO: Termoplastyczny
• KLASA PALNOŚCI MATERIAŁU IZOLACYJNEGO ZGODNA Z UL94: V0
• LICZBA POZIOMÓW: 1
• WYMAGANA PŁYTKA ZAMYKAJĄCA: Nie
• LICZBA ZACISKÓW NA POZIOM: 2
• SPOSÓB MONTAŻU: Szyna montażowa DIN TH-35 mm
• ZAKRES TEMPERATUR PRACY: -40 – 105 °C
• FUNKCJA PEN: Nie

Złączka śrubowa ochronna RSA PE 6 A przeznaczona do łączenia przewodów miedzianych lub aluminiowych o przekroju od 0,5 mm² do 6 mm². Złączki są wyposażone w gniazda pomiarowe do kontroli napięcia oraz innych parametrów. Złączki RSA PE są testowane w warunkach klimatycznych do temp. otoczenia od -40 °C do +105 °C i posiadają klasę palności materiału izolacyjnego V0 zgodnie z UL94. Złączki można stosować zgodnie z normą IEC 60947-7-2.

Konstrukcja zacisków szeregowych tego typu jest podobna do podstawowych zacisków RSA. Izolowany korpus, w odróżnieniu od podstawowych typów, składa się z dwóch kolorowych części, zielonej i żółtej. Zacisk jest dzięki temu zamknięty z obu stron. Integralność obu części zacisku zapewniają odpowiednie trzpienie lub w ulepszonych typach specjalne zapadki.

Połączenie przewodzące z listwą DIN jest zapewnione dzięki stykowi szczękowemu, który dociska się przy pomocy środkowej śruby, umieszczonej pomiędzy bocznymi śrubami, służącymi do dociśnięcia przewodu. W przypadku użycia szyny nośnej jako szyny dla funkcji PEN, konieczne jest spełnienie warunków materiału szyny i przekroju przewodu – szyna musi być wykonana z miedzi, a przekrój przewodu powinien wynosić co najmniej 10 mm². Listwę stalową, ocynkowaną galwanicznie i pasywowaną chromianem można wykorzystać wyłącznie w funkcji PE.
