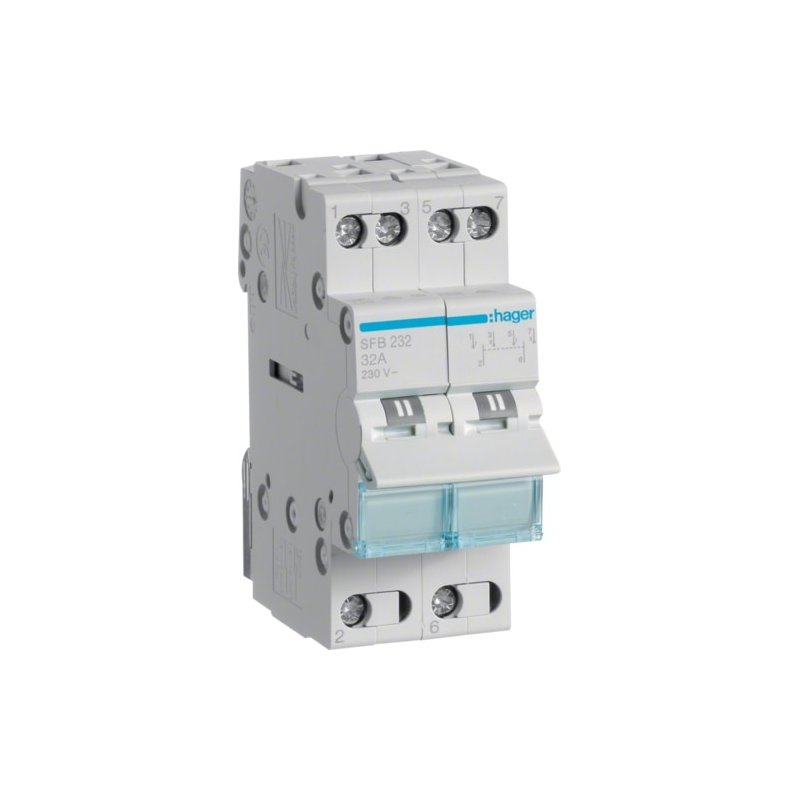

Modułowy przełącznik instalacyjny I-0-II punkt wspólny od dołu 2P 32A 230VAC

Modułowy Przełącznik Instalacyjny I-0-II Punkt Wspólny 2P 32A 230VAC - Specyfikacja Techniczna

Modułowy przełącznik instalacyjny 2P z charakterystyką punktu wspólnego I-0-II. Zaprojektowany do pracy w sieci o napięciu 230VAC i prądzie znamionowym 32A. Posiada różnorodne funkcje, w tym dopuszczalną obciążalność prądową prądu przemiennego AC21 i AC22 w kategorii B i A, znamionowy krótkotrwały prąd wytrzymywany 1s wynoszący 0.48 kA oraz obudowę zewnętrzną zasilaną prądem cieplnym.

Charakterystyka Elektryczna:

• Napięcie znamionowe łączeniowe Ue (AC): 230 V
• Częstotliwość: 50/60 Hz
• Napięcie znamionowe izolacji Ui: 440 V
• Rodzaj wejścia napięcia 1: AC
• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V
• Prąd znamionowy In: 32 A
• Dopuszczalna obciążalność prądowa prądu przemiennego AC21 kategorii B: 32 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 32 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 0.48 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 32 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 32 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 32 A

Wymiary:

• Głębokość produktu: 70 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 35 mm
• Liczba modułów: 2

Moc:

• Całkowite straty mocy dla prądu znamionowego: 3 W
• Straty mocy na biegun dla prądu znamionowego: 1.5 W

Wytrzymałość:

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 25,000
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 25,000
• Wytrzymałość mechaniczna (liczba cykli): 200,000

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 1.5 / 10mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1.5 / 16mm²

Bezpieczeństwo:

• Stopień ochrony: IP20
• Temperatura robocza: -20…50 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2: 2
• Temperatura przechowywania / transportu: -40…80 °C
