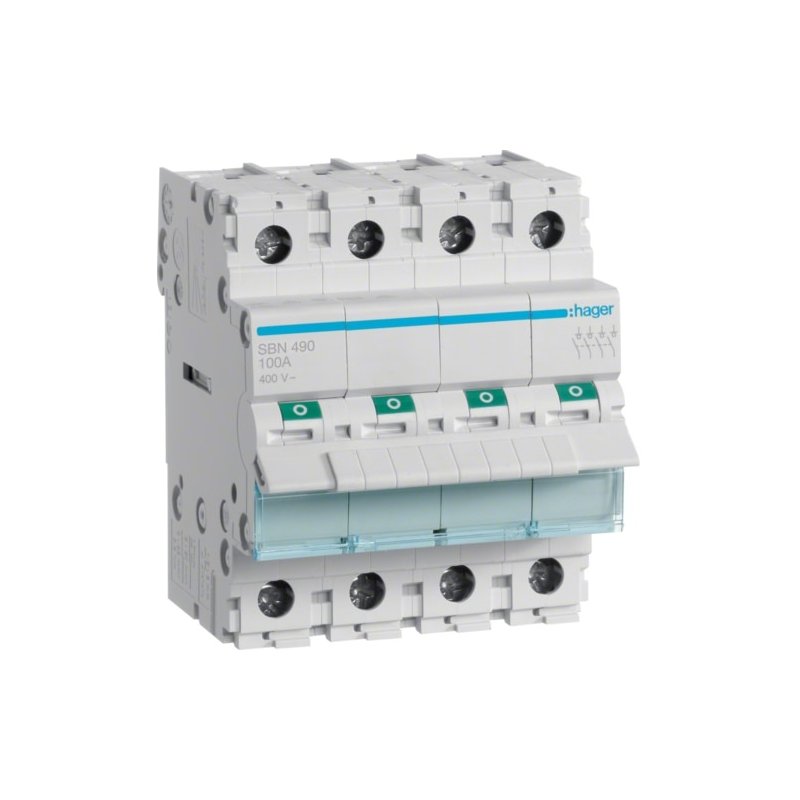

Modułowy rozłącznik izolacyjny 4P 100A 400VAC

Modułowy Rozłącznik Izolacyjny 4P 100A 400VAC

Modułowy rozłącznik izolacyjny 4P, przeznaczony do zastosowań w sieci o napięciu 400VAC. Posiada 4 bieguny i jest skonfigurowany na 4 moduły. Charakteryzuje się wysoką wytrzymałością elektryczną oraz mechaniczną, a także precyzyjnymi parametrami prądowymi.

Charakterystyka Elektryczna:

• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość: 50/60 Hz
• Napięcie znamionowe izolacji Ui: 440 V
• Znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V
• Prąd obciążalności prądu przemiennego AC21 w kategorii B: 100 A
• Dopuszczalne obciążenie prądem AC22 kategorii A: 100 A
• Prąd znamionowy In: 100 A
• Znamionowy krótkotrwały prąd wytrzymywany 1s: 1.2 kA
• Obudowa zewnętrzna zasilana prądem cieplnym: 100 A
• Dopuszczalne obciążenie prądem AC21 kategorii A: 100 A
• Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 100 A

Wymiary:

• Głębokość produktu: 69 mm
• Wysokość produktu: 83 mm
• Szerokość produktu: 70 mm
• Liczba modułów: 4

Moc:

• Całkowite straty mocy dla prądu znamionowego: 22 W
• Straty mocy na biegun dla prądu znamionowego: 5.5 W

Wytrzymałość:

• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21): 2500
• Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22): 2500
• Wytrzymałość mechaniczna (liczba cykli): 40000

Podłączenie:

• Przekrój przewodu elastycznego (linka) w zacisku: 6 / 35mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 6 / 50mm²
• Rodzaj przyłącza: Ze śrubą

Bezpieczeństwo:

• Stopień ochrony: IP20
• Temperatura robocza: -20…50 °C
• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2: 2
• Temperatura przechowywania / transportu: -40…80 °C
