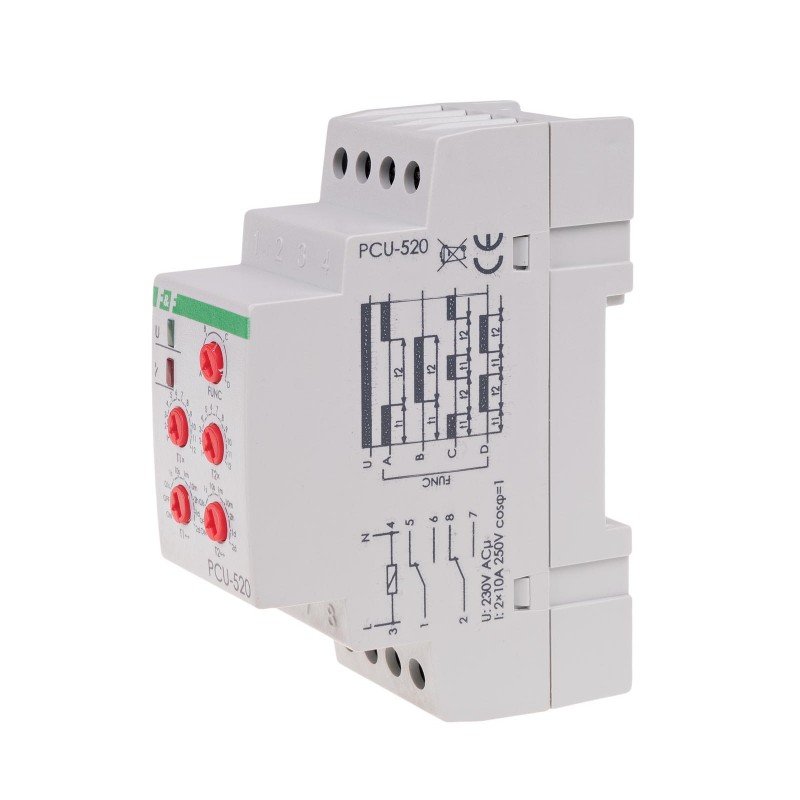

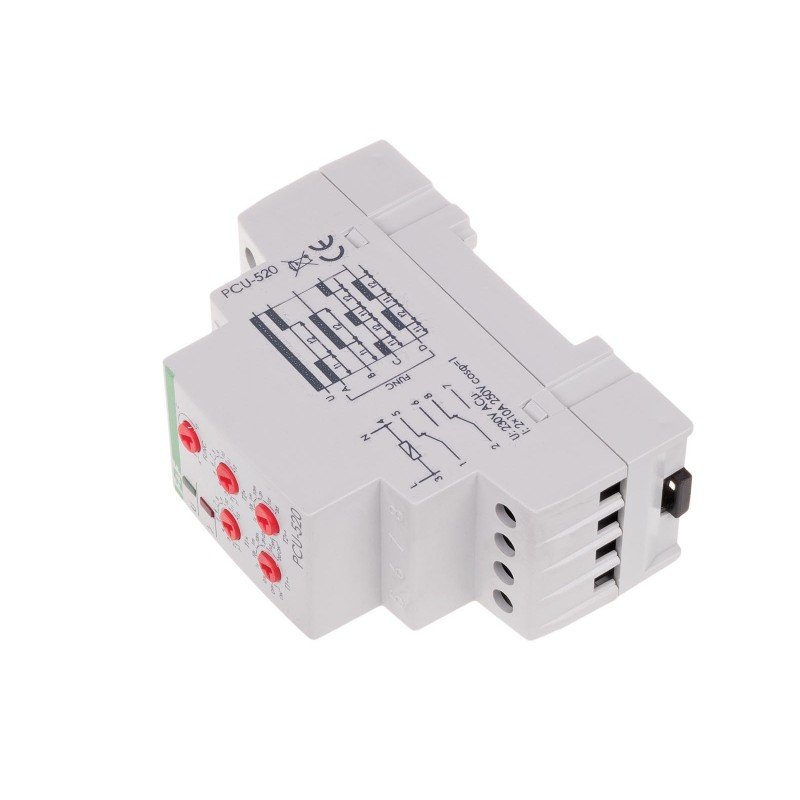

Przekaźnik czasowy PCU-520

Przekaźnik czasowy PCU-520

Dane techniczne:

• Napięcie zasilania: 230 V AC
• Tryb pracy: Opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: Tak
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: Od 0,1 s do 576 godz.
• Sygnalizacja zasilania: LED zielona
• Czas przerwy - regulowany: Od 0,1 s do 576 godz.
• Przyłącze: Zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,2 W
• Temperatura pracy: Od -25°C do 50°C
• Wymiary: 2 moduły (35 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20

Opis działania:

• Przekaźnik czasowy PCU-520 ma możliwość ustawienia dwóch czasów: t1 (czas pracy) i t2 (czas przerwy). Może pracować w trybie opóźnionego wyłączenia, opóźnionego załączenia lub pracy cyklicznej.

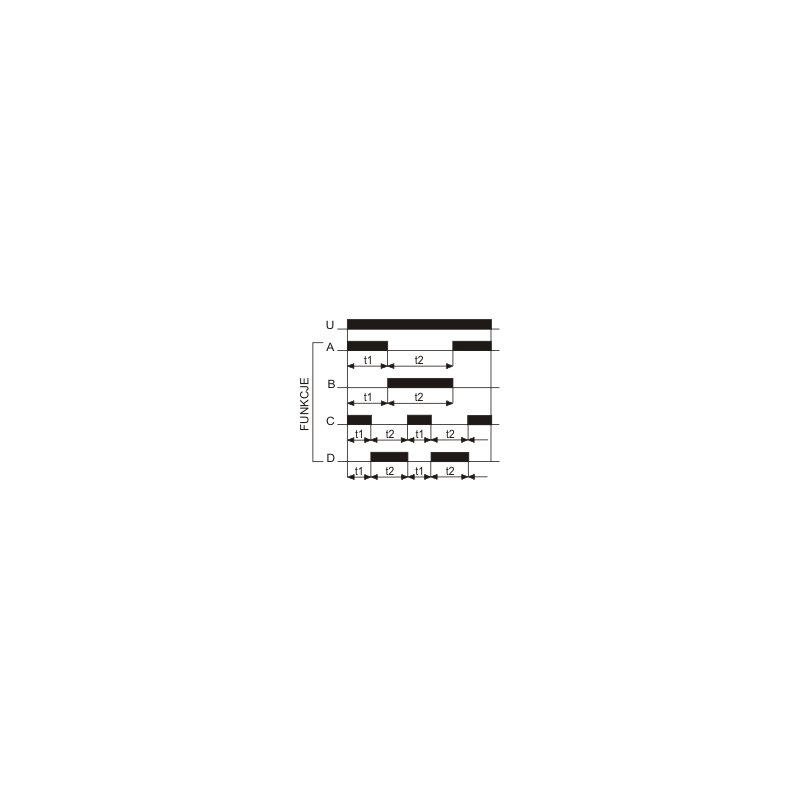

Funkcje:

• Opóźnione wyłączenie (A): Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8. Po upływie czasu t1, styki przełączają się w pozycję 1-6, 2-7 na czas t2, po czym powracają do pozycji 1-5, 2-8. Ponowne przejście do trybu pracy możliwe jest po odłączeniu i ponownym podłączeniu zasilania.
• Opóźnione załączenie (B): Po podaniu napięcia zasilającego styki pozostają w pozycji 1-5, 2-8 przez czas t1. Po t1, styki przełączają się w pozycję 1-6, 2-7 na czas t2, po czym powracają do pozycji 1-5, 2-8. Ponowne przejście do trybu pracy możliwe jest po odłączeniu i ponownym podłączeniu zasilania.
• Opóźnione wyłączenie - cyklicznie (C): Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.
• Opóźnione załączenie - cyklicznie (D): Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach czasu pracy i przerwy.

Uwagi:

• Przy włączonym zasilaniu układ nie reaguje na zmianę ustawionego zakresu czasowego.
• Płynna regulacja czasu jest możliwa przy włączonym zasilaniu i ustawionym zakresie czasu.
