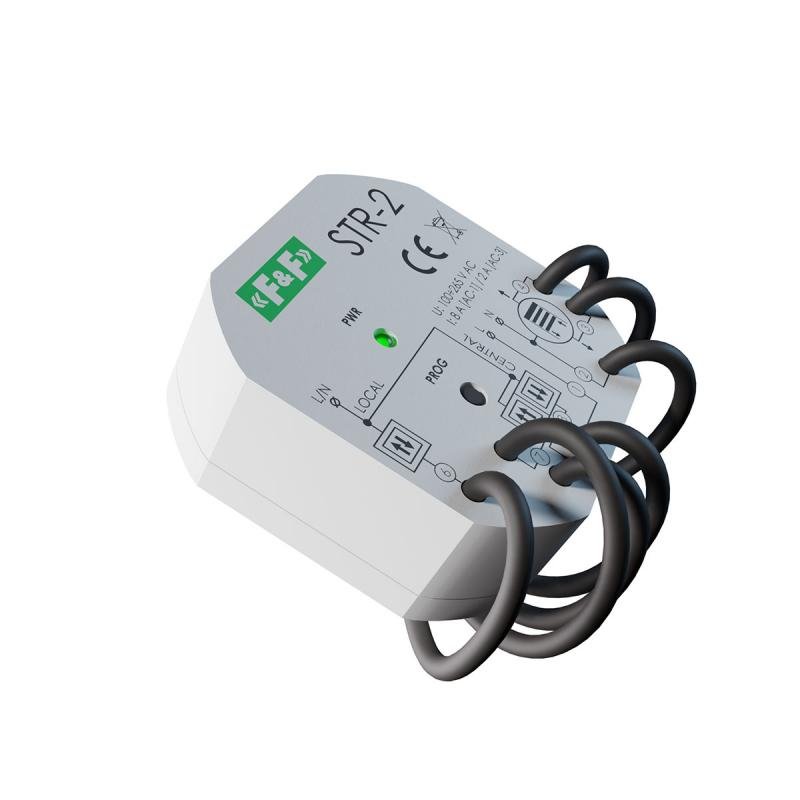

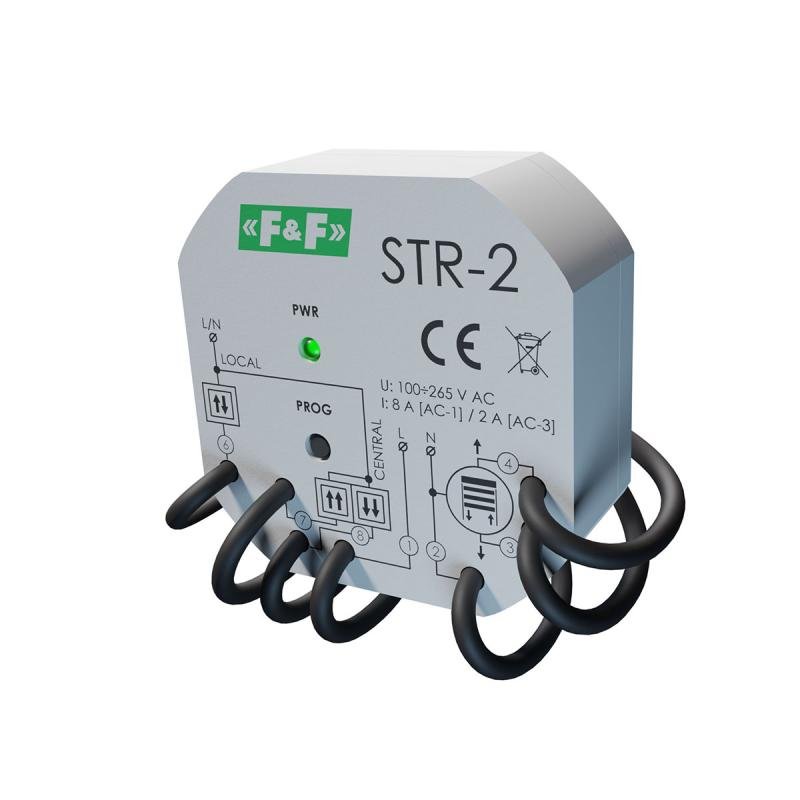

Sterownik rolet dopuszkowy STR-2

Sterownik rolet dopuszkowy STR-2

Dane techniczne:

• Napięcie zasilania: 230 V AC
• Typ silnika: 230 V AC
• Sterowanie centralne: Dwuprzyciskowe
• Sterowanie lokalne: Jednoprzyciskowe
• Sygnał sterujący: L lub N
• Maksymalny prąd impulsu sterującego: 1 mA
• Maksymalny prąd obciążenia AC-3: 1,5 A
• Czas załączenia - programowany: Od 0 s do 10 min.
• Element wykonawczy: Przekaźnik
• Przyłącze sygnałowe: 4×DY 1mm², l:10cm
• Przyłącze zasilające: 4×DY 1,5mm², l:10cm
• Pobór mocy: 1 W
• Temperatura pracy: Od -25°C do 50°C
• Wymiary: Ø55 mm, wysokość: 13 mm
• Montaż: W puszce podtynkowej Ø60
• Stopień ochrony: IP20

Opis działania:

Sterownik roletowy jednoprzyciskowy STR-2 służy do sterowania pracą rolet (góra-dół) lub innych obiektów, takich jak bramy, napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych).

Sterownik roletowy pracuje jako urządzenie samodzielne, przeznaczone do otwierania/zamykania jednej rolety. Możliwe jest także łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami. Zasilanie sterownika roletowego sygnalizowane jest świeceniem zielonej diody LED. Uruchomienie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, co umożliwia pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).
