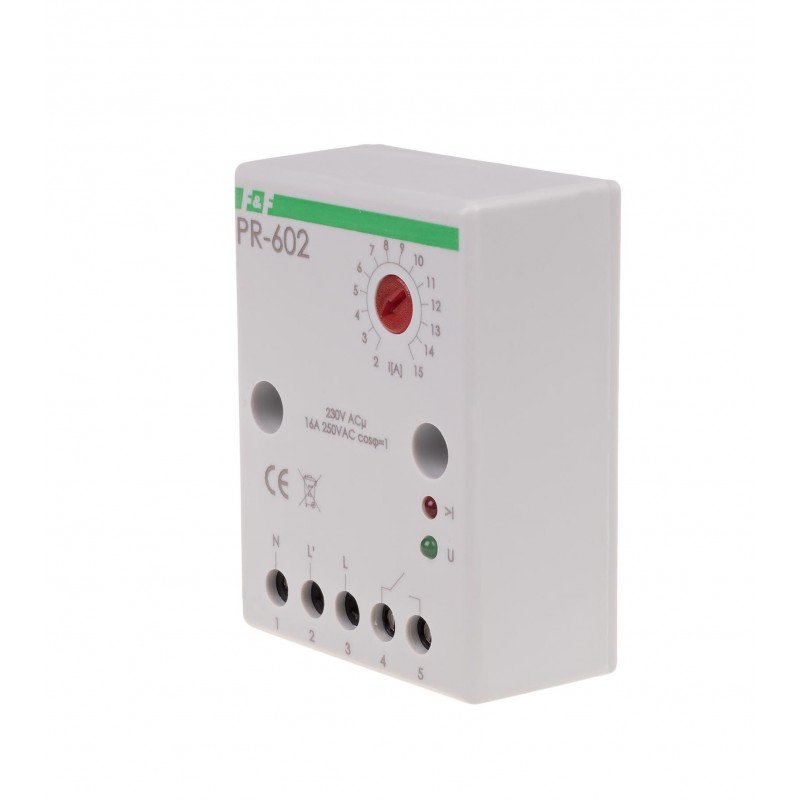

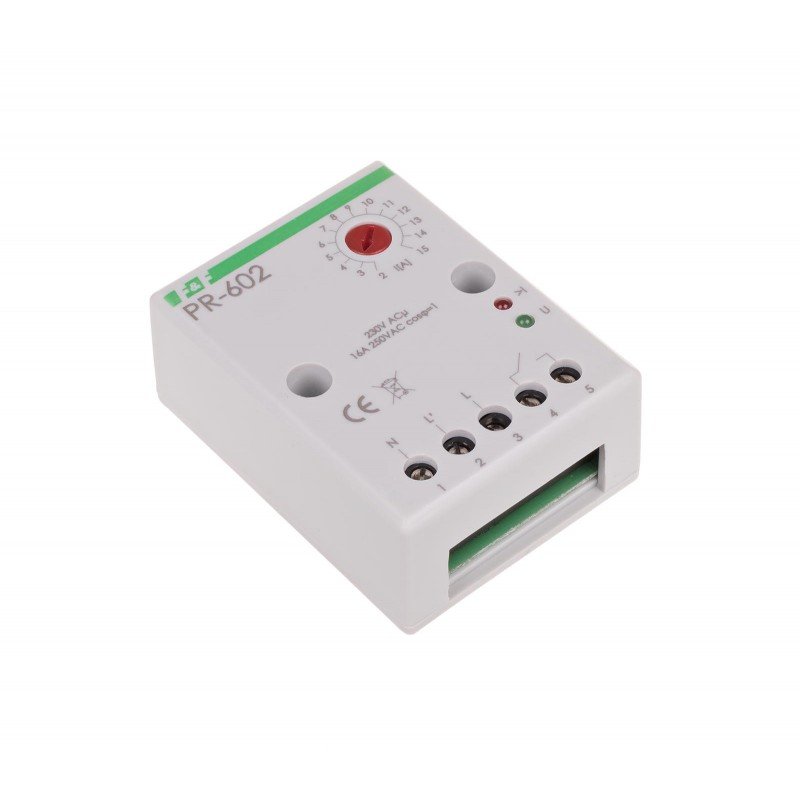

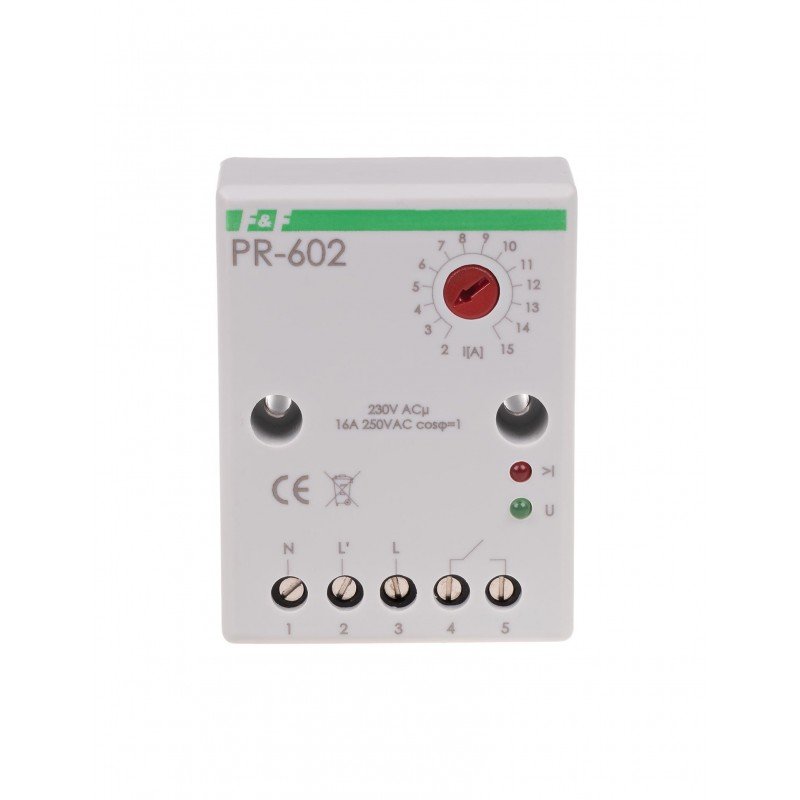

Przekaźnik priorytetowy PR-602
Dane techniczne:
- Typ: Podłączenie bezpośrednie
- Napięcie zasilania: 230 V AC
- Element wykonawczy: Przekaźnik
- Konfiguracja styków: 1 × NO
- Separacja styku: Tak
- Maksymalny prąd odbiorników niepriorytetowych: 16 A lub większy z zastosowaniem stycznika
- Maksymalny prąd odbiorników priorytetowych: 15 A
- Prąd przełączenia: Od 2 do 15 A
- Opóźnienie przełączenia: 0,1 s
- Opóźnienie powrotu: 0,1 s
- Histereza powrotu zasilania: 10%
- Przyłącze: Zaciski śrubowe 4,0 mm²
- Moment dokręcający: 0,5 Nm
- Pobór mocy: 0,4 W
- Temperatura pracy: Od -25°C do 50°C
- Wymiary: 51×67×26 mm (± 1 mm)
- Montaż: Natynkowy
- Stopień ochrony: IP20
Opis działania:
Przekaźniki priorytetowe, takie jak PR-602, stosuje się między innymi wtedy, gdy w obwód prądowy podłączone są co najmniej dwa odbiorniki dużej mocy, które mogą pracować niezależnie. Ich jednoczesna praca mogłaby spowodować zadziałanie zabezpieczeń prądowych.
Działanie przekaźnika priorytetowego PR-602:
Poprzez potencjometr nastawia się wartość poboru prądu w obwodzie priorytetowym. Gdy pobór prądu przekracza tę wartość, przekaźnik odłącza obwód niepriorytetowy. Jeśli pobór prądu w obwodzie priorytetowym spada poniżej ustawionej wartości progowej, przekaźnik automatycznie załącza obwód niepriorytetowy. Jeśli odbiornik priorytetowy jest już załączony, przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego.
Uwaga
Prąd odbiornika priorytetowego nie może być większy niż 16 A. W przypadku bezpośredniego podłączenia prąd odbiornika niepriorytetowego również nie może przekroczyć 16 A. Jeśli prąd odbiornika niepriorytetowego przekracza 16 A, konieczne jest zastosowanie dodatkowego stycznika.
- Kod producenta
- PR-602
- EAN (GTIN)
- 5908312595939
