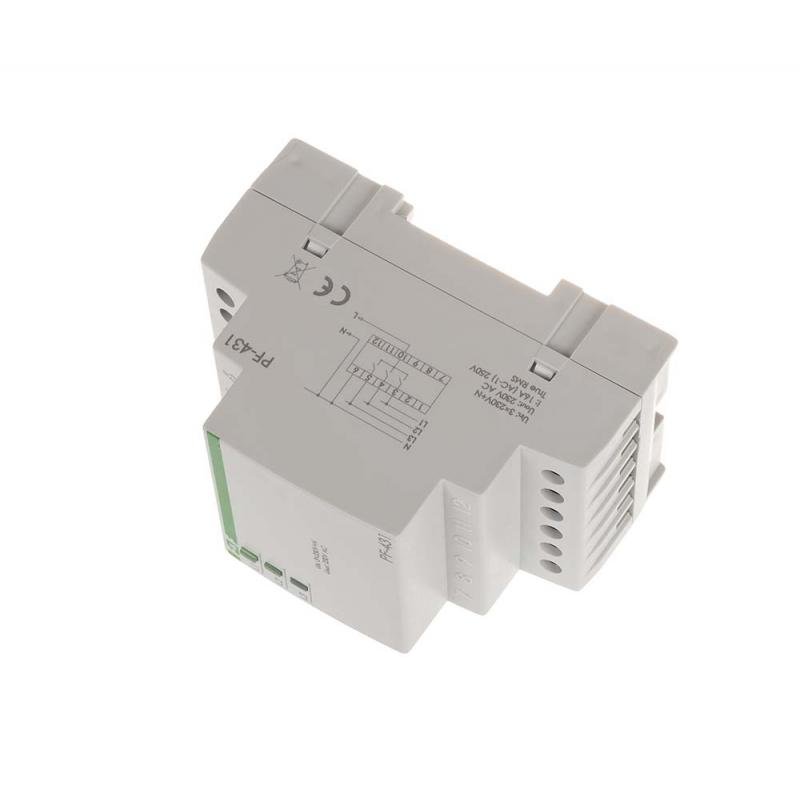

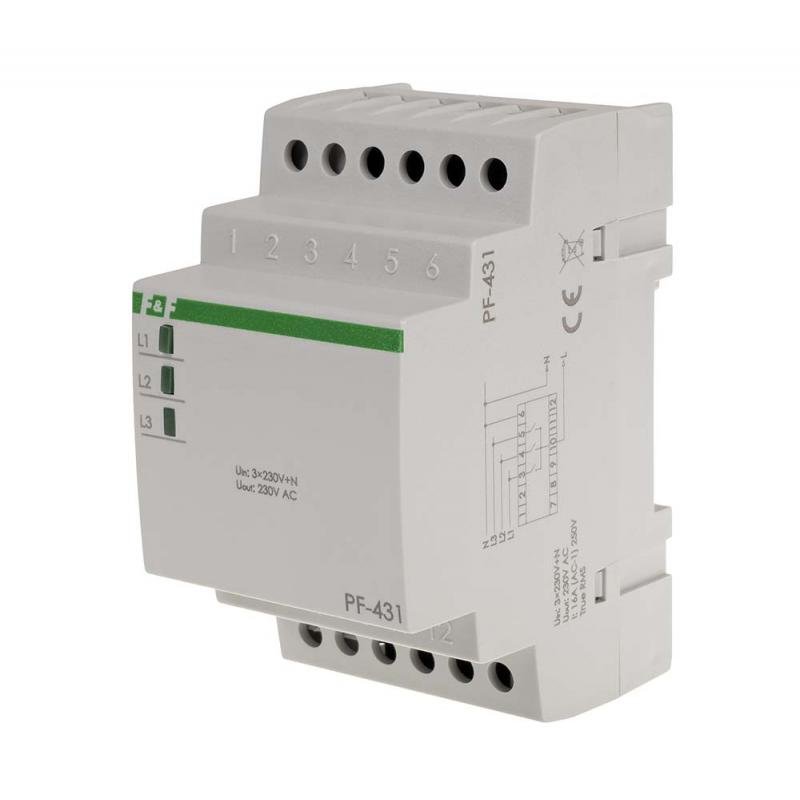

Przełącznik faz PF-431

Przełącznik faz PF-431

Opis produktu:

• Bezpośrednie podłączenie 16 A
• Z fazą priorytetową
• Maksymalne obciążenie 16 A
• Automatyczny przełącznik faz PF-431  służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku jednej z faz zasilających lub spadku parametrów poniżej normy.

Działanie:

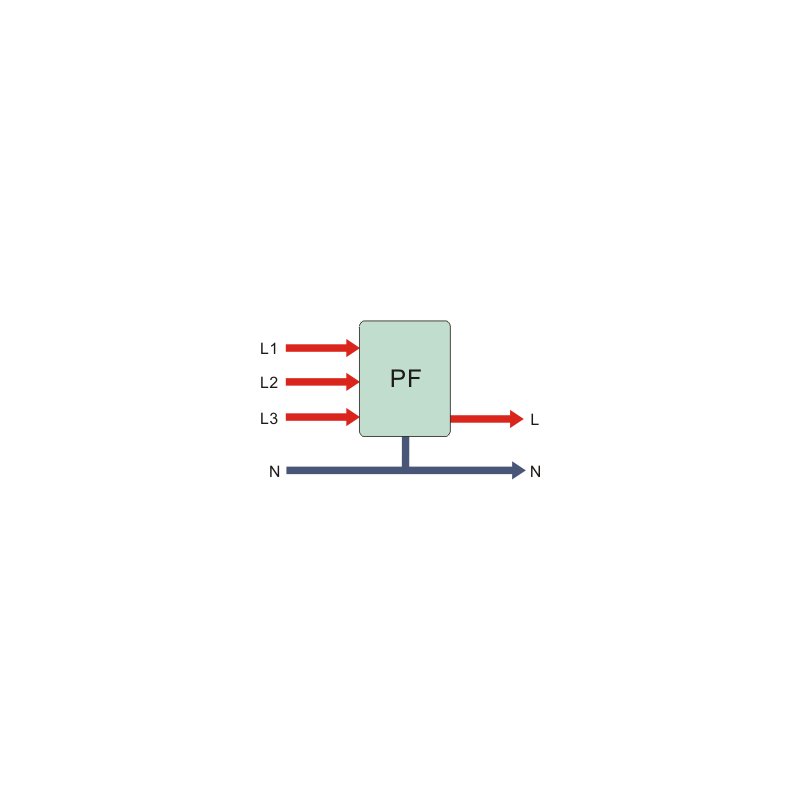

• Na wejście przełącznika doprowadzone jest napięcie trójfazowe (3 × 230 V+N). Na wyjście przełącznika kierowane jest napięcie jednofazowe (230 V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz tak, aby napięcie wyjściowe nie było mniejsze niż 195 V. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Świecenie odpowiedniej diody LED zielonej, sygnalizuje załączenie danej fazy na wyjście przełącznika.
• Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku spadku napięcia w fazie L1 poniżej 190 V lub jego zaniku (gaśnie zielona dioda L1), układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe). W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 (gasną zielone diody L3 i L2), na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1 (powyżej 195 V), układ załączy na wyjście tę fazę.

Dane techniczne:

• Napięcie zasilania: 3×230 V+N
• Współpraca z agregatami prądotwórczymi: NIE
• Maksymalny prąd obciążenia AC-1: 16 A
• Minimalna wartość napięcia L1, L2, L3: 190 V
• Maksymalna wartość napięcia L1, L2, L3: 280 V
• Element wykonawczy: przekaźnik
• Napięcie wyjściowe OUT: 230 V AC
• Błąd pomiaru napięcia: ±1%
• Czas przełączania: 1,0÷1,5 s
• Sygnalizacja napięć wejściowych: 3 x LED
• Histereza powrotu zasilania: 10 V
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: ≤ 1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP 20
