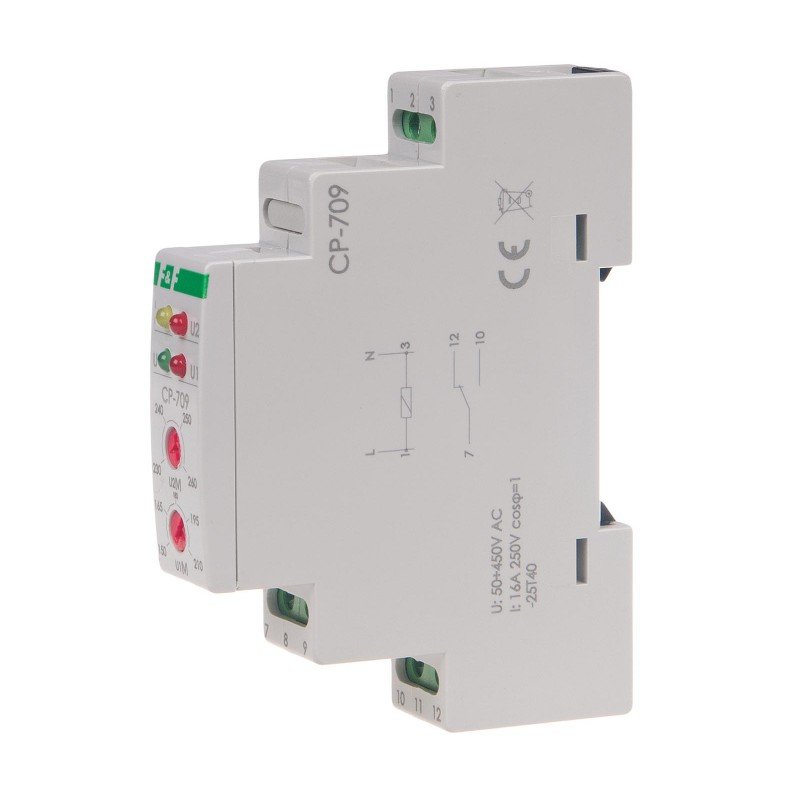

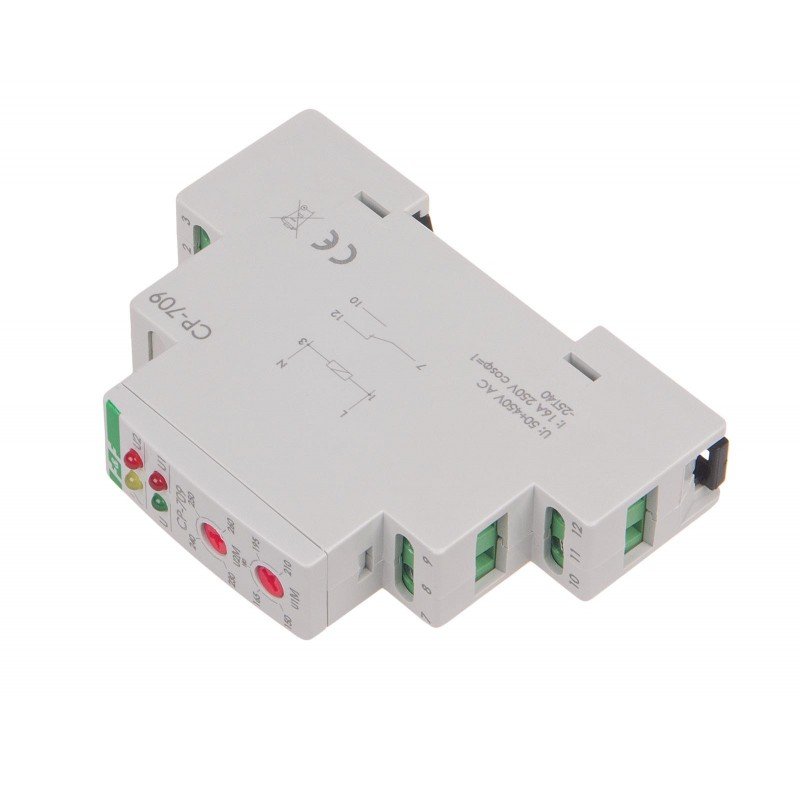

Przekaźnik napięciowy CP-709

Przekaźnik napięciowy CP-709

Dane techniczne:

• Typ: Jednofazowy
• Napięcie zasilania: 50÷450 V ACBlokada czasowa: Nie
• Współpraca z agregatami prądotwórczymi: Tak
• Element wykonawczy: Przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: Tak
• Kontrola zasilania: 4 × LED
• Próg napięciowy zadziałania - dolny U1: 150÷210 V
• Próg napięciowy zadziałania - górny U2: 230÷260 V
• Histereza napięciowa powrotu - dla progu U1: 5 V
• Histereza napięciowa powrotu - dla progu U2: 5 V
• Czas zadziałania - dla progu U1: 1,5 s
• Czas zadziałania - dla progu U2: 0,1 s
• Czas powrotu - dla progu U1: 1,5 s
• Czas powrotu - dla progu U2: 1,5 s
• Przyłącze: Zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: Od -25°C do 50°C
• Wymiary: 1 moduł (18 mm)
• Montaż: Na szynie 35 mm
• Stopień ochrony: IP20

Opis działania:

Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej, chroniąc odbiornik przed skutkami wzrostu lub spadku napięcia poza ustawione wartości.

Działanie:

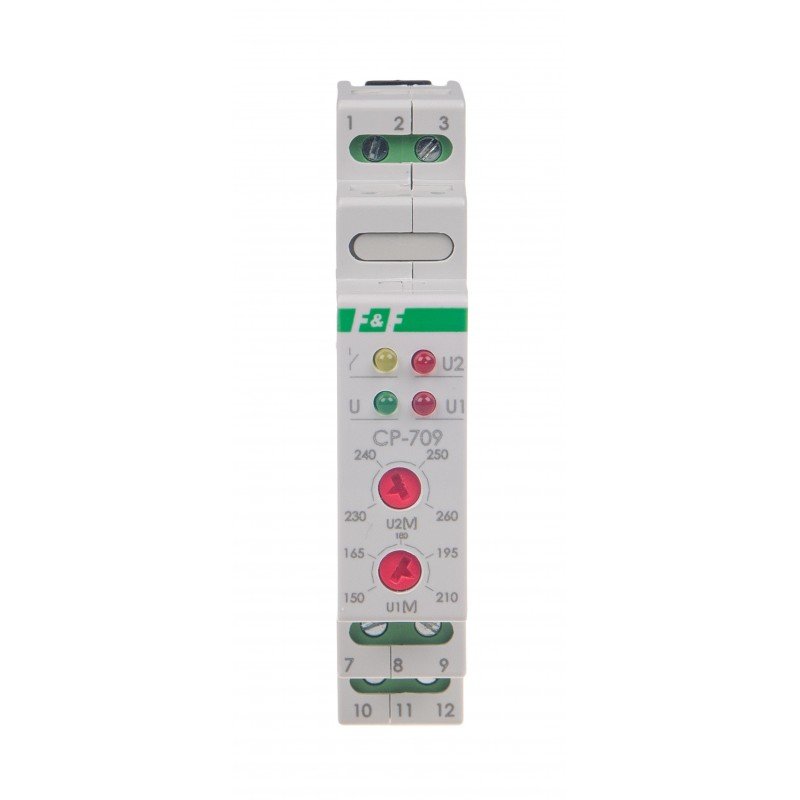

Potencjometrami ustawia się dolny (U1) i górny (U2) próg napięcia, tworząc tzw. okno napięciowe. W granicach tego okna mogą wystąpić zmiany napięcia zasilania, które nie spowodują zadziałania przekaźnika. Świecenie żółtej diody LED (pozycja styku 7-10) sygnalizuje prawidłowe napięcie odbiornika.

Zmiana napięcia zasilania powyżej lub poniżej ustawionych progów spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 sygnalizuje świecenie czerwonej diody LED (U1). Wzrost napięcia powyżej ustalonej wartości U2 wskazuje świecenie czerwonej diody LED (U2). Powrotne przełączenie styku przekaźnika napięciowego nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik napięciowy może być zasilany napięciem do 450 V AC, co pozwala na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest również zabezpieczone przed zmianą biegunowości zasilania, co eliminuje ryzyko uszkodzenia przekaźnika.
